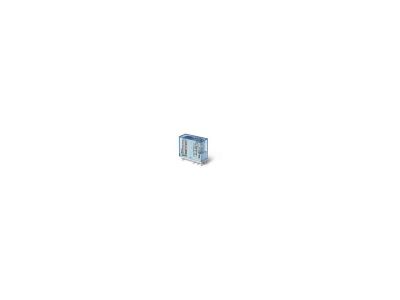

Przekaźnik miniaturowy serii 40: 2 P 8 A 24 V DC | 40.52.9.024.0000 Finder

Opis i Kluczowe Cechy

Przekaźnik miniaturowy serii 40 o oznaczeniu 40.52.9.024.0000 to profesjonalne rozwiązanie od renomowanego producenta FINDER, zaprojektowane z myślą o najwyższej niezawodności w systemach automatyki i elektroniki. Urządzenie wyposażone jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami. Raster wyprowadzeń wynoszący 5.0 mm zapewnia kompatybilność z szeroką gamą gniazd oraz ułatwia projektowanie obwodów drukowanych (PCB).

• Wysoka izolacja: Odległość pomiędzy cewką a zestykami wynosi 8 mm w powietrzu oraz wzdłuż izolacji, co w połączeniu z wytrzymałością izolacji na poziomie 6kV (1.2/50μs) gwarantuje bezpieczną separację galwaniczną.
• Materiał zestyków AgNi: Zastosowanie stopu srebra i niklu (AgNi) zapewnia doskonałą odporność na wypalanie łukowe oraz stabilną rezystancję zestyków przy obciążeniach rezystancyjnych i indukcyjnych.
• Cewka 24V DC: Przekaźnik zasilany jest napięciem stałym 24 V, co jest standardem w przemysłowych systemach sterowania.
• Stopień ochrony RT II: Konstrukcja w standardzie szczelnym chroni mechanizm przed wpływem środowiska zewnętrznego podczas procesów lutowania i mycia.
• Uniwersalność montażu: Piny o długości 5.3 mm umożliwiają stabilne osadzenie w gniazdach serii 95 lub bezpośredni montaż w obwodach drukowanych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Przekaźnik spełnia wymagania normy PN-EN 60335-1, co czyni go odpowiednim do zastosowań w urządzeniach gospodarstwa domowego i podobnych, gdzie bezpieczeństwo elektryczne jest priorytetem. Ponadto, system montażowy gniazd serii 95 jest w pełni kompatybilny z szyną montażową 35 mm zgodnie z normą PN-EN 60715, co ułatwia integrację w szafach sterowniczych.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokim parametrom izolacyjnym, przekaźnik Finder 40.52 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka budynkowa: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Szafy sterownicze: Jako element wykonawczy w układach sterowania PLC, gdzie wymagana jest separacja sygnałów.
• Elektronika przemysłowa: Bezpośredni montaż na płytkach drukowanych w zasilaczach, sterownikach i modułach komunikacyjnych.
• Systemy bezpieczeństwa: Wykorzystanie w układach sygnalizacji i blokad dzięki wysokiej wytrzymałości dielektrycznej.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę urządzenia, należy przestrzegać poniższych zaleceń:

• Montaż w gniazdach: Zaleca się stosowanie dedykowanych gniazd serii 95 (śrubowych, sprężynowych lub samozaciskowych), które umożliwiają szybką wymianę elementu bez konieczności rozlutowywania układu.
• Akcesoria dodatkowe: W celu ochrony cewki przed przepięciami oraz sygnalizacji stanu pracy, warto doposażyć układ w moduły serii 99 (EMC/LED) oraz moduły czasowe serii 86.30.
• Pozycja pracy: Przekaźnik może pracować w dowolnej pozycji, jednak należy zapewnić odpowiednią wentylację w przypadku gęstego upakowania komponentów na szynie DIN.
• Lutowanie: Przy montażu bezpośrednim na PCB należy zachować parametry temperaturowe zgodne z technologią bezołowiową, aby nie uszkodzić uszczelnienia RT II.

FAQ

1. Czy ten przekaźnik może być montowany bezpośrednio na szynie DIN?
Bezpośrednio nie – przekaźnik montuje się w gnieździe serii 95, które z kolei posiada zatrzask na szynę 35 mm (PN-EN 60715).

2. Jaki jest materiał styków i dlaczego to ważne?
Styki wykonane są z AgNi (srebro-nikiel). Jest to materiał uniwersalny, charakteryzujący się wysoką odpornością na zużycie mechaniczne i elektryczne, idealny do przełączania prądów do 8 A.

3. Czy przekaźnik jest odporny na wilgoć?
Urządzenie posiada stopień ochrony RT II, co oznacza, że jest to konstrukcja szczelna, odporna na procesy mycia po lutowaniu oraz trudniejsze warunki środowiskowe.
