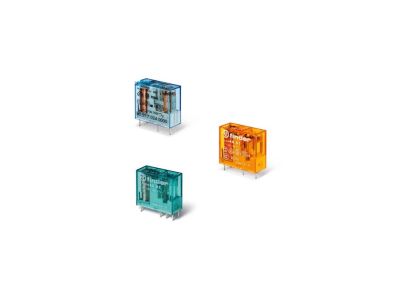

Przekaźnik miniaturowy serii 40: 2 P 8 A 24 V AC | 40.52.8.024.0000 Finder

Opis i Kluczowe Cechy

Przekaźnik miniaturowy serii 40 o oznaczeniu 40.52.8.024.0000 to wysokiej klasy komponent elektrotechniczny renomowanej marki FINDER, zaprojektowany z myślą o niezawodności w systemach automatyki i sterowania. Urządzenie wyposażone jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co pozwala na efektywne zarządzanie obciążeniami w obwodach pomocniczych i wykonawczych. Raster wyprowadzeń wynosi 5.0 mm, co zapewnia kompatybilność z szeroką gamą gniazd oraz obwodów drukowanych (PCB).

• Wysoka izolacja: Odległość pomiędzy cewką a zestykami wynosi 8 mm w powietrzu oraz wzdłuż izolacji, co przekłada się na wytrzymałość izolacji cewka-zestyki na poziomie 6kV (1.2/50μs).
• Materiał zestyków AgNi: Zastosowanie stopu srebro-nikiel gwarantuje wysoką odporność na wypalanie łukowe oraz stabilną rezystancję zestyku w długim okresie eksploatacji.
• Cewka 24V AC: Przekaźnik przystosowany jest do zasilania prądem przemiennym o napięciu znamionowym 24 V, co jest standardem w wielu układach sterowania maszynowego.
• Stopień ochrony RT II: Konstrukcja w standardzie szczelnym chroni mechanizm przed wpływem środowiska zewnętrznego podczas procesów lutowania i mycia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Przekaźnik spełnia wymagania normy PN-EN 60335-1, co czyni go odpowiednim do zastosowań w urządzeniach gospodarstwa domowego i podobnych, gdzie bezpieczeństwo elektryczne jest priorytetem. Ponadto, system montażowy na szynę 35 mm jest w pełni zgodny z normą PN-EN 60715, co ułatwia integrację w szafach sterowniczych zgodnie z europejskimi standardami prefabrykacji rozdzielnic.

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik Finder 40.52 znajduje szerokie zastosowanie w przemyśle oraz budownictwie. Jest idealnym rozwiązaniem do:

• Układów automatyki przemysłowej jako element pośredniczący (interfejsowy).
• Systemów sterowania oświetleniem i ogrzewaniem w inteligentnych budynkach.
• Płyt sterujących urządzeń elektronicznych (montaż bezpośredni PCB).
• Szaf sterowniczych, gdzie wymagana jest separacja galwaniczna obwodów sterujących od wykonawczych.
• Współpracy z modułami czasowymi serii 86.30 oraz modułami sygnalizacyjnymi i przeciwprzepięciowymi EMC serii 99.

Wskazówki Montażowe

Przekaźnik charakteryzuje się długością pinów wynoszącą 5.3 mm, co optymalizuje go do montażu w gniazdach serii 95. Może być instalowany bezpośrednio na płytkach drukowanych lub na szynie DIN 35 mm przy użyciu odpowiedniego gniazda (śrubowego, sprężynowego lub samozaciskowego). Podczas montażu w gniazdach należy upewnić się, że piny są prawidłowo osadzone, aby uniknąć wzrostu rezystancji przejścia. W przypadku pracy w środowisku o dużych zakłóceniach elektromagnetycznych, zaleca się stosowanie dedykowanych modułów przeciwprzepięciowych serii 99, które chronią cewkę i układ sterujący.

FAQ

• Czy przekaźnik można montować bezpośrednio na szynie DIN? Tak, ale wymaga to zastosowania gniazda z serii 95 (np. montowanego na szynę 35 mm zgodnie z PN-EN 60715).
• Jaki jest materiał styków i dlaczego to ważne? Materiał to AgNi (srebro-nikiel), który charakteryzuje się doskonałą przewodnością i wysoką odpornością na zużycie mechaniczne oraz elektryczne.
• Czy urządzenie jest odporne na wilgoć? Przekaźnik posiada stopień ochrony RT II (szczelny), co zapewnia ochronę mechanizmu wewnętrznego podczas standardowych procesów produkcyjnych i eksploatacji w typowych warunkach przemysłowych.
