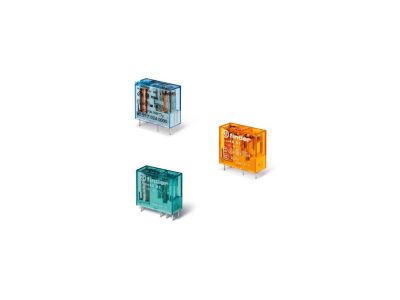

Przekaźnik miniaturowy serii 40: 2 P 8 A 230 V AC | 40.52.8.230.0000 Finder

Opis i Kluczowe Cechy

Przekaźnik miniaturowy serii 40 o oznaczeniu 40.52.8.230.0000 to profesjonalne rozwiązanie od renomowanego producenta FINDER, zaprojektowane z myślą o wysokiej niezawodności w systemach automatyki i sterowania. Urządzenie wyposażone jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami. Raster wyprowadzeń wynosi 5.0 mm, co jest standardem przemysłowym ułatwiającym projektowanie obwodów drukowanych oraz dobór odpowiednich gniazd.

• Wysoka izolacja: Odległość pomiędzy cewką a zestykami wynosi 8 mm w powietrzu oraz wzdłuż izolacji, co w połączeniu z wytrzymałością izolacji na poziomie 6 kV (fala 1.2/50 μs) gwarantuje najwyższy poziom bezpieczeństwa i separacji galwanicznej.
• Materiał zestyków AgNi: Zastosowanie stopu srebra i niklu (AgNi) zapewnia doskonałą odporność na zużycie elektryczne oraz stabilną rezystancję zestyku, co jest kluczowe przy przełączaniu obciążeń rezystancyjnych i indukcyjnych.
• Zasilanie AC: Cewka przystosowana do napięcia przemiennego 230 V AC sprawia, że przekaźnik idealnie integruje się z typowymi sieciami energetycznymi bez konieczności stosowania dodatkowych zasilaczy DC.
• Stopień ochrony RT II: Konstrukcja w standardzie szczelnym chroni mechanizm przed wpływem środowiska zewnętrznego podczas procesów lutowania i mycia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność do zastosowań profesjonalnych i domowych. Przekaźnik spełnia wymagania normy PN-EN 60335-1, co jest kluczowe w przypadku urządzeń do użytku domowego i podobnego, gdzie bezpieczeństwo przeciwporażeniowe jest priorytetem. Ponadto, system montażowy na szynę 35 mm jest w pełni zgodny z normą PN-EN 60715, co zapewnia pełną kompatybilność z szafami sterowniczymi i rozdzielnicami modułowymi.

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik Finder 40.52 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i elektroinstalacji:

• Automatyka budynkowa: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Szafy sterownicze: Jako element wykonawczy w układach logicznych, współpracujący ze sterownikami PLC.
• Elektronika: Bezpośredni montaż na płytkach drukowanych (PCB) w urządzeniach elektronicznych dzięki pinom o długości 5.3 mm.
• Rozszerzenie funkcjonalności: Możliwość współpracy z modułami sygnalizacyjnymi i przeciwprzepięciowymi serii 99 oraz modułami czasowymi 86.30, co pozwala na budowę zaawansowanych układów zwłocznych i ochronnych.

Wskazówki Montażowe

Przekaźnik oferuje elastyczność montażu, co jest kluczowe dla inżynierów i instalatorów. Może być montowany bezpośrednio na płytce drukowanej (PCB) lub w dedykowanych gniazdach serii 95. W przypadku montażu w gniazdach na szynę DIN 35 mm, instalator ma do wyboru gniazda z zaciskami śrubowymi, sprężynowymi lub samozaciskowymi (Push-in), co pozwala na optymalizację czasu pracy. Należy zwrócić uwagę na długość pinów wynoszącą 5.3 mm, która jest zoptymalizowana pod kątem stabilnego osadzenia w gnieździe. Podczas projektowania należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną.

FAQ

• Czy ten przekaźnik można zamontować bezpośrednio na szynie DIN? Nie bezpośrednio. Przekaźnik wymaga zastosowania gniazda serii 95, które montuje się na szynie 35 mm (zgodnie z PN-EN 60715).
• Jaki jest materiał styków i dlaczego to ważne? Styki wykonane są z AgNi (srebro-nikiel). Jest to materiał o wysokiej odporności na wypalanie, co wydłuża żywotność przekaźnika przy częstym przełączaniu prądów do 8 A.
• Czy przekaźnik jest odporny na mycie po lutowaniu? Tak, stopień ochrony RT II oznacza, że przekaźnik jest szczelny i odporny na procesy technologiczne związane z montażem na PCB.
• Jakie moduły dodatkowe można zastosować? Przekaźnik współpracuje z modułami serii 99 (wskaźniki LED, diody gaszeniowe, warystory) oraz modułami czasowymi serii 86.30.
