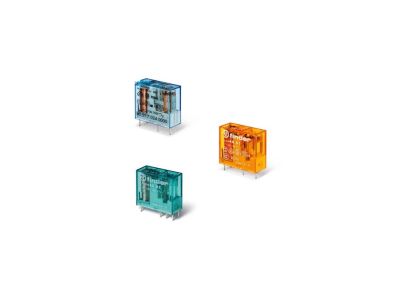

Przekaźnik miniaturowy serii 40: 1 P 16 A 24 V DC | 40.61.9.024.0000 Finder

Opis i Kluczowe Cechy

Przekaźnik miniaturowy FINDER z serii 40, o oznaczeniu 40.61.9.024.0000, to wysokiej klasy komponent elektromechaniczny zaprojektowany z myślą o wymagających aplikacjach przemysłowych i automatyce budynkowej. Urządzenie wyposażone jest w jeden zestyk przełączny (1P) o wysokiej obciążalności prądowej wynoszącej aż 16 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy. Raster wyprowadzeń wynosi 5.0 mm, co zapewnia optymalną izolację między ścieżkami na obwodzie drukowanym.

• Wydajna Cewka DC: Zasilanie napięciem stałym 24 V DC gwarantuje stabilną pracę i niskie zużycie energii.
• Materiał Zestyków AgNi: Zastosowanie stopu srebro-nikiel (AgNi) zapewnia doskonałą odporność na wypalanie łukowe oraz wysoką trwałość mechaniczną i elektryczną przy obciążeniach rezystancyjnych i indukcyjnych.
• Bezpieczeństwo Izolacji: Odległość pomiędzy cewką a zestykami wynosi 8 mm w powietrzu oraz wzdłuż izolacji, co w połączeniu z wytrzymałością izolacji na poziomie 6 kV (impuls 1.2/50 μs) gwarantuje najwyższy poziom separacji galwanicznej.
• Stopień Ochrony RT II: Konstrukcja w standardzie szczelnym chroni wnętrze przekaźnika przed wpływem środowiska zewnętrznego podczas procesów lutowania i mycia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa. Spełnia wymagania normy PN-EN 60335-1, co czyni go odpowiednim do stosowania w urządzeniach gospodarstwa domowego i podobnych przyrządach elektrycznych. Ponadto, system montażowy gniazd serii 95 jest w pełni kompatybilny z normą PN-EN 60715, co umożliwia bezproblemową instalację na standardowej szynie montażowej 35 mm (szyna DIN).

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik FINDER 40.61 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka Przemysłowa: Sterowanie elementami wykonawczymi, takimi jak elektrozawory, silniki małej mocy czy oświetlenie.
• Systemy Sterowania PCB: Bezpośredni montaż w obwodach drukowanych dzięki pinom o długości 5.3 mm.
• Rozdzielnice Elektryczne: Po zastosowaniu gniazd serii 95, idealnie sprawdza się jako przekaźnik interfejsowy w szafach sterowniczych.
• Modernizacja Układów: Kompatybilność z modułami sygnalizacyjnymi serii 99 oraz modułami czasowymi 86.30 pozwala na łatwą rozbudowę funkcjonalności układu.

Wskazówki Montażowe

Przekaźnik oferuje elastyczne możliwości instalacji. Może być montowany bezpośrednio na płytkach drukowanych (PCB) lub w dedykowanych gniazdach serii 95. W przypadku montażu w gniazdach, użytkownik ma do wyboru zaciski śrubowe, sprężynowe lub samozaciskowe, co pozwala na dopasowanie technologii połączenia do specyfiki obiektu. Podczas projektowania obwodu należy pamiętać o zachowaniu odpowiedniego rastra 5.0 mm. Długość pinów wynosząca 5.3 mm jest zoptymalizowana pod kątem pewnego osadzenia w gnieździe, co minimalizuje ryzyko powstawania rezystancji przejścia na stykach pomocniczych.

FAQ

• Czy przekaźnik może pracować z modułami przeciwprzepięciowymi? Tak, urządzenie jest w pełni kompatybilne z modułami EMC-przeciwprzepięciowymi serii 99, które chronią cewkę i układ sterujący przed przepięciami.
• Jaki jest maksymalny prąd zestyków? Przekaźnik posiada jeden zestyk przełączny o prądzie znamionowym 16 A.
• Czy produkt nadaje się do montażu na szynie DIN? Tak, po zastosowaniu odpowiedniego gniazda z serii 95, przekaźnik można zamontować na standardowej szynie 35 mm.
• Co oznacza stopień ochrony RT II? Oznacza to, że przekaźnik jest wykonany w wersji szczelnej, co chroni go przed wnikaniem topnika podczas lutowania falowego.
