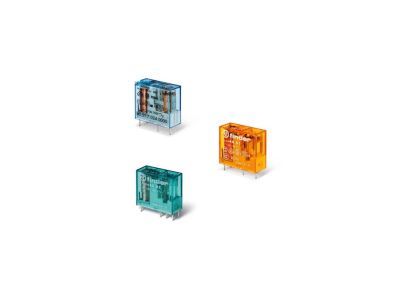

Przekaźnik miniaturowy 1 P; 16A; 24V AC; [OBS] | 40.61.8.024.0000 Finder

Alternatywny kod produktu: 406180240000

Opis i Kluczowe Cechy

Przekaźnik miniaturowy FINDER z serii 40, model 40.61.8.024.0000, to wysokiej klasy komponent elektro-techniczny zaprojektowany z myślą o wymagających aplikacjach przemysłowych i automatyce budynkowej. Wyposażony w jeden zestyk przełączny (1P) o imponującej obciążalności prądowej wynoszącej 16 A, pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy. Raster wyprowadzeń wynoszący 5.0 mm gwarantuje kompatybilność z szeroką gamą obwodów drukowanych oraz dedykowanych gniazd.

• Wysoka izolacja: Odległość pomiędzy cewką a zestykami wynosi 8 mm w powietrzu oraz wzdłuż izolacji, co w połączeniu z wytrzymałością izolacji na poziomie 6 kV (1.2/50 μs) zapewnia najwyższy stopień bezpieczeństwa operacyjnego.
• Materiał zestyków AgNi: Zastosowanie stopu srebra i niklu (AgNi) znacząco podnosi odporność styków na wypalanie oraz zapewnia długą żywotność mechaniczną i elektryczną przy przełączaniu obciążeń rezystancyjnych i indukcyjnych.
• Cewka 24 V AC: Przekaźnik przystosowany jest do zasilania prądem przemiennym o napięciu znamionowym 24 V, co jest standardem w wielu układach sterowania.
• Stopień ochrony RT II: Konstrukcja w standardzie szczelnym chroni wnętrze przekaźnika przed negatywnym wpływem środowiska zewnętrznego podczas procesów lutowania i mycia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Przekaźnik spełnia wymagania normy PN-EN 60335-1, co czyni go odpowiednim do stosowania w urządzeniach gospodarstwa domowego i podobnych przyrządach elektrycznych, gdzie bezpieczeństwo użytkowania jest priorytetem. Ponadto, system montażu na szynę 35 mm poprzez gniazda serii 95 jest w pełni zgodny z europejską normą PN-EN 60715, co ułatwia standaryzację szaf sterowniczych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, przekaźnik 40.61 znajduje szerokie zastosowanie w:

• Automatyce przemysłowej: Jako element wykonawczy w sterownikach PLC oraz układach logicznych.
• Systemach HVAC: Do sterowania pracą wentylatorów, pomp oraz siłowników.
• Rozdzielnicach elektrycznych: Dzięki możliwości montażu na szynie DIN (poprzez gniazdo), idealnie sprawdza się w modułowej aparaturze modułowej.
• Elektronice: Bezpośredni montaż na PCB w urządzeniach wymagających separacji galwanicznej i przełączania prądów do 16 A.

Wskazówki Montażowe

Przekaźnik charakteryzuje się długością pinów wynoszącą 5.3 mm, co optymalizuje proces montażu w gniazdach serii 95. W przypadku montażu na szynie DIN 35 mm, zaleca się stosowanie gniazd śrubowych, sprężynowych lub samozaciskowych z serii 95, które zapewniają pewne trzymanie mechaniczne i stabilne połączenie elektryczne. Podczas projektowania obwodów drukowanych należy zachować odpowiedni raster 5.0 mm. System można rozbudować o moduły sygnalizacyjne i EMC-przeciwprzepięciowe z serii 99 oraz moduły czasowe typu 86.30, co pozwala na zwiększenie funkcjonalności układu i ochronę cewki przed przepięciami.

FAQ

• Czy przekaźnik można montować bezpośrednio na szynie DIN? Nie, przekaźnik serii 40.61 montuje się na szynie DIN za pośrednictwem dedykowanego gniazda serii 95. Bezpośrednio można go lutować w obwodach drukowanych (PCB).
• Jaki jest materiał styków i dlaczego jest ważny? Zastosowano AgNi (srebro-nikiel), który charakteryzuje się wysoką odpornością na zużycie i jest optymalny dla prądów znamionowych do 16 A.
• Czy produkt jest odporny na trudne warunki? Tak, stopień ochrony RT II oznacza, że przekaźnik jest szczelny, co chroni go podczas procesów produkcyjnych i eksploatacji w umiarkowanie zapylonym środowisku.
