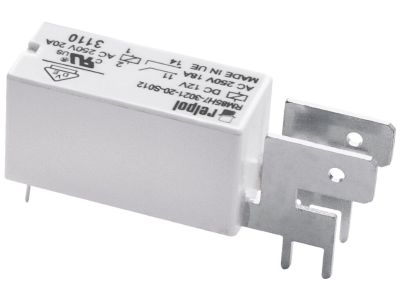

Przekaźnik miniaturowy RM85 12V, 16A, IP40, RM85H7-3021-20-S012 | 855396 Relpol

Alternatywny kod produktu: RM85H7-3021-20-S012

Opis i Kluczowe Cechy

Przekaźnik miniaturowy RM85 (symbol 855396) to komponent o jednym zestyków zwiernym 16 A, przystosowany do montażu na płytkach drukowanych oraz do połączeń za pomocą złączy szybkozłączkowych (faston). Napięcie cewki 12 V DC umożliwia bezpośrednie sterowanie z układów PLC czy sterowników, a wysokość 15,7 mm pozwala na instalację w ograniczonych przestrzeniach. Dzięki stopniowi ochrony IP40 przekaźnik jest zabezpieczony przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co zwiększa niezawodność w typowych warunkach pracy rozdzielnic i szaf sterowniczych.

• 1 zestyk zwierny (1NO) 16 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – idealny do sterowania odbiornikami o mocy do ok. 3,6 kW (przy 230 V AC).
• Napięcie cewki 12 V DC: Umożliwia bezpośrednie sterowanie z układów elektronicznych (PLC, sterowniki), upraszczając projektowanie szaf sterowniczych.
• Styki srebrne z tlenkiem cyny (AgSnO2): Odporne na łuk elektryczny i erozję – wydłużają żywotność przekaźnika w aplikacjach z częstym łączeniem.
• Stopień ochrony IP40: Chroni przed wnikaniem drobnych ciał stałych, co zapewnia niezawodność w typowych warunkach pracy (instalacje wewnątrz rozdzielnic).
• Niska wysokość 15,7 mm i rozstaw fastonów 7,5 mm: Oszczędność miejsca na płytce drukowanej oraz łatwe połączenia wsuwkowe bez konieczności lutowania.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, co potwierdza spełnienie odpowiednich dyrektyw. Nie podano konkretnych numerów norm w dokumentacji technicznej, jednak przekaźnik projektowany jest zgodnie z powszechnie stosowanymi standardami DIN dla aparatury modułowej.

Zastosowanie

Przekaźnik RM85 sprawdza się w aplikacjach wymagających niezawodnego łączenia obwodów przy napięciu stałym sterującym 12 V DC. Dzięki złączom faston i kompaktowym wymiarom znajduje zastosowanie zarówno w profesjonalnych systemach automatyki, jak i w projektach hobbystycznych.

• Sterowanie odbiornikami oświetleniowymi, grzewczymi oraz silnikami małej mocy (do 16 A) w automatyce budynkowej.
• Generowanie impulsów sterujących dla styczników, przekaźników wykonawczych lub wejść PLC w szafach sterowniczych.
• Sygnalizacja stanów pracy (np. załączanie lamp sygnalizacyjnych) w panelach operatorskich.
• Interfejs między układami niskonapięciowymi (12 V DC) a obwodami 230 V AC w prostych systemach automatyki.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Przekrój przewodów (w przypadku połączeń faston) należy dobrać do prądu 16 A zgodnie z obowiązującymi normami. W przypadku montażu na płytce drukowanej stosuj się do zaleceń producenta dotyczących lutowania i odstępów. Dla złączy szybkozłączkowych upewnij się, że fastony są prawidłowo dociśnięte i zabezpieczone przed przypadkowym rozłączeniem. Przekaźnik nie jest przystosowany do montażu na szynie TH35 – przeznaczony wyłącznie do PCB lub złączy faston.

FAQ

• Czy przekaźnik posiada podświetlenie / diodę LED sygnalizującą stan cewki? Nie, w dostarczonej specyfikacji nie wskazano obecności diody LED ani podświetlenia. Stan zadziałania można sygnalizować zewnętrznie.
• Jaki stopień ochrony ma ten przekaźnik? Przekaźnik RM85 posiada stopień ochrony IP40 – zabezpiecza przed wnikaniem ciał stałych o średnicy ≥1 mm, nie jest odporny na wilgoć. Należy montować w suchych obudowach.
• Jaki jest typ styku – normalnie otwarty czy przełączny? Przekaźnik wyposażony jest w jeden zestyk zwierny (normalnie otwarty, NO). Oznacza to, że styki są rozwarte w stanie spoczynkowym i zwierają się po podaniu napięcia na cewkę.
