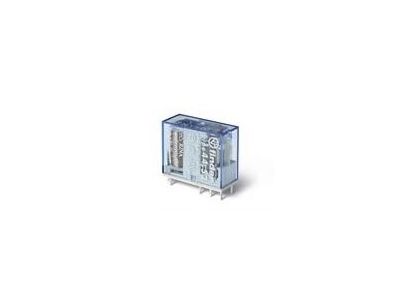

Przekaźnik miniaturowy PCB 2P 8A 24VDC | 40.52.7.024.0000 Finder

Opis i Kluczowe Cechy

Przekaźnik miniaturowy FINDER z serii 40.52 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu w układach automatyki i elektroniki. Urządzenie wyposażone jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co pozwala na jednoczesne zarządzanie dwoma niezależnymi obwodami. Kluczowym atutem jest zastosowanie czułej cewki zasilanej napięciem 24V DC o poborze mocy zaledwie 500 mW, co minimalizuje straty energii i ogranicza nagrzewanie się komponentu podczas pracy ciągłej.

• Materiał styków AgNi: Zastosowanie stopu srebra i niklu gwarantuje wysoką odporność na wypalanie łukowe oraz stabilną rezystancję zestyku, co jest kluczowe przy obciążeniach rezystancyjnych i lekko indukcyjnych.
• Wysoka izolacja: Odległość pomiędzy cewką a zestykami wynosi 8 mm w powietrzu i wzdłuż izolacji, co w połączeniu z wytrzymałością izolacji na poziomie 6kV (udar 1.2/50μs) zapewnia najwyższy poziom bezpieczeństwa i separacji galwanicznej.
• Konstrukcja RT II: Standard szczelności RT II chroni wnętrze przekaźnika przed wpływem środowiska zewnętrznego oraz procesami mycia po lutowaniu na płytkach PCB.
• Raster 5.0 mm: Standardowy rozstaw pinów ułatwia projektowanie obwodów drukowanych oraz zapewnia kompatybilność z szeroką gamą gniazd.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych i domowych. Przekaźnik spełnia wymagania normy PN-EN 60335-1, co czyni go bezpiecznym wyborem do urządzeń elektrycznych użytku domowego i podobnych. Ponadto, system montażowy gniazd serii 95 jest w pełni zgodny z normą PN-EN 60715, co gwarantuje bezproblemowy montaż na standardowej szynie montażowej 35 mm (szyna DIN).

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik FINDER 40.52.7.024.0000 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka budynkowa: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Układy sterowania PCB: Bezpośredni montaż w obwodach drukowanych urządzeń elektronicznych i zasilaczy.
• Szafy sterownicze: Po zastosowaniu gniazd serii 95, idealnie sprawdza się jako element wykonawczy w szafach rozdzielczych.
• Systemy bezpieczeństwa: Separacja sygnałów w układach alarmowych i przeciwpożarowych.

Wskazówki Montażowe

Przekaźnik oferuje dwie główne metody instalacji, co zwiększa elastyczność projektową:

• Montaż bezpośredni na PCB: Długość pinów wynosząca 5.3 mm zapewnia stabilne osadzenie w laminacie i pewne połączenie lutowane.
• Montaż w gniazdach serii 95: Pozwala na szybką wymianę komponentu bez konieczności wylutowywania. Gniazda te mogą być wyposażone w zaciski śrubowe, sprężynowe lub samozaciskowe.
• Akcesoria dodatkowe: Zaleca się stosowanie modułów sygnalizacyjnych i przeciwprzepięciowych EMC z serii 99, które chronią cewkę przed przepięciami i sygnalizują stan pracy diodą LED. Możliwa jest również integracja z modułami czasowymi serii 86.30.

FAQ

• Czy ten przekaźnik można zamontować na szynie DIN? Tak, montaż na szynie 35 mm jest możliwy przy użyciu dedykowanych gniazd serii 95 (np. 95.05).
• Jaki jest pobór mocy przez cewkę? Jest to wersja z czułą cewką DC, która pobiera jedynie 500 mW, co jest istotne w systemach o ograniczonym budżecie mocy.
• Czy materiał styków AgNi nadaje się do obciążeń indukcyjnych? Tak, styki AgNi są uniwersalne i dobrze radzą sobie z umiarkowanymi obciążeniami indukcyjnymi, zapewniając długą żywotność mechaniczną i elektryczną.
