Przekaźnik miniaturowy PCB 1P 10A 230VAC | 40.51.8.230.0000 Finder

Opis i Kluczowe Cechy

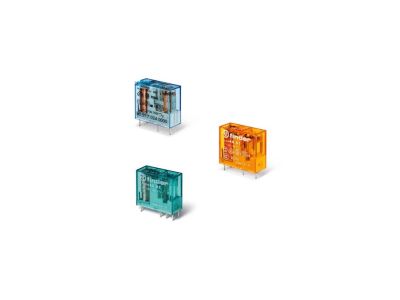

Przekaźnik miniaturowy FINDER z serii 40.51 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu w układach automatyki przemysłowej oraz elektroniki użytkowej. Urządzenie wyposażone jest w jeden zestyk przełączny (1P), który charakteryzuje się obciążalnością prądową wynoszącą 12 A w przypadku montażu bezpośredniego na obwodzie drukowanym (PCB) oraz 10 A przy zastosowaniu dedykowanego gniazda. Raster wyprowadzeń wynoszący 5.0 mm zapewnia kompatybilność ze standardowymi projektami płytek drukowanych oraz gniazdami serii 95.

• Wysoka wytrzymałość dielektryczna: Izolacja między cewką a zestykami wynosi aż 6 kV (1.2/50 μs), co w połączeniu z 8-milimetrową odległością w powietrzu i wzdłuż izolacji gwarantuje najwyższy poziom bezpieczeństwa i odporność na przepięcia.
• Materiał styków AgNi: Zastosowanie stopu srebra i niklu (AgNi) zapewnia optymalną odporność na zużycie elektryczne oraz stabilną rezystancję zestyku przy przełączaniu obciążeń rezystancyjnych i indukcyjnych.
• Uniwersalność montażu: Piny o długości 5.3 mm pozwalają na pewne osadzenie przekaźnika zarówno w gniazdach, jak i bezpośrednio w laminacie PCB.
• Stopień ochrony RT II: Konstrukcja w standardzie szczelnym chroni mechanizm przed negatywnym wpływem środowiska zewnętrznego podczas procesów lutowania i mycia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa. Spełnia wymagania normy PN-EN 60335-1, co czyni go odpowiednim do stosowania w urządzeniach gospodarstwa domowego i podobnych przyrządach elektrycznych. Ponadto, system montażowy na szynę 35 mm poprzez gniazda serii 95 jest w pełni zgodny z europejską normą PN-EN 60715, co ułatwia integrację w szafach sterowniczych i rozdzielnicach modułowych.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokim parametrom izolacyjnym, przekaźnik FINDER 40.51.8.230.0000 znajduje szerokie zastosowanie w:

• Układach automatyki budynkowej (sterowanie oświetleniem, roletami, ogrzewaniem).
• Systemach sterowania maszyn, gdzie wymagana jest separacja galwaniczna sygnałów sterujących od wykonawczych.
• Elektronice przemysłowej montowanej na szynę DIN przy użyciu gniazd śrubowych lub sprężynowych.
• Urządzeniach AGD wymagających komponentów o wysokiej odporności termicznej i elektrycznej.

Wskazówki Montażowe

Podczas projektowania i instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż na PCB: Należy zachować odpowiednie odstępy izolacyjne na ścieżkach, aby w pełni wykorzystać parametry izolacyjne przekaźnika (8 mm).
• Montaż w gniazdach: Przekaźnik jest kompatybilny z gniazdami serii 95 (śrubowymi, sprężynowymi oraz samozaciskowymi). Przy montażu na szynie DIN 35 mm zaleca się stosowanie modułów sygnalizacyjnych i przeciwprzepięciowych serii 99 dla ochrony cewki 230V AC.
• Rozbudowa: System można doposażyć w moduły czasowe serii 86.30, co pozwala na realizację zaawansowanych funkcji logicznych bez konieczności stosowania dodatkowych sterowników.

FAQ

Czy przekaźnik może pracować z napięciem zmiennym?
Tak, model ten posiada cewkę przystosowaną do zasilania napięciem 230V AC (prąd zmienny).

Jaka jest maksymalna obciążalność styków?
Maksymalny prąd ciągły wynosi 12 A przy montażu bezpośrednio na PCB. W przypadku użycia gniazda, ze względów termicznych i konstrukcyjnych gniazda, prąd znamionowy wynosi 10 A.

Czy produkt jest odporny na trudne warunki środowiskowe?
Przekaźnik posiada stopień ochrony RT II, co oznacza, że jest on uszczelniony i zabezpieczony przed wnikaniem topnika oraz środków myjących podczas procesu produkcji, co przekłada się na dłuższą żywotność w typowych warunkach przemysłowych.
