PRZEKAŹNIK MINIATUROWY OPTIMUM 2 CO 24 V | RXM2LB2B7 Schneider Electric

Opis i Kluczowe Cechy

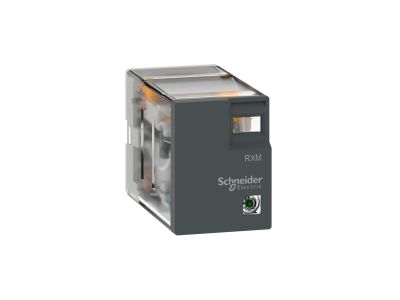

Przekaźnik miniaturowy RXM2LB2B7 firmy Schneider Electric z serii Harmony to wtykowy przekaźnik elektromechaniczny przeznaczony do montażu na gniazdo RXZE. Wyposażony w dwa zestawy styków przełącznych (2CO) oraz cewkę 24 V. Zielona dioda LED sygnalizuje załączenie, a przezroczysta pokrywa umożliwia wizualną kontrolę stanu styków. Stopień ochrony IP40 zapewnia bezpieczną pracę w suchych pomieszczeniach. Produkt sprzedawany w opakowaniu po 10 sztuk (bez gniazda).

• Styki 2CO (2 przełączne): uniwersalna konfiguracja pozwalająca na sterowanie dwoma niezależnymi obwodami lub przełączanie między nimi.
• Napięcie cewki 24 V: kompatybilność z typowymi układami sterowania niskonapięciowego, ułatwia integrację z PLC i sterownikami.
• Stopień ochrony IP40: ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm; odpowiedni do zastosowań wewnątrz rozdzielnic i szaf sterowniczych.
• Zielona dioda LED (wskaźnik załączenia): wyraźna sygnalizacja stanu pracy widoczna zarówno w dzień, jak i w nocy – ułatwia diagnostykę i szybkie lokalizowanie awarii.
• Przezroczysta pokrywa: umożliwia bezpośrednią kontrolę wizualną położenia styków bez konieczności demontażu.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich (IEC/EN) i posiada oznaczenie CE. Jako element certyfikowanej serii Harmony firmy Schneider Electric podlega rygorystycznym testom jakości i bezpieczeństwa.

Zastosowanie

Przekaźnik miniaturowy RXM przeznaczony jest do sterowania sygnałami w układach automatyki przemysłowej i budynkowej. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna oraz wizualna sygnalizacja stanu.

• Sterowanie silnikami, grzałkami, oświetleniem i innymi odbiornikami w rozdzielnicach sterowniczych.
• Przekazywanie sygnałów impulsowych i binarnych do styczników, przekaźników wykonawczych oraz wejść PLC.
• Separacja galwaniczna obwodów sterujących od obwodów mocy w układach automatyki.
• Sygnalizacja stanów pracy urządzeń (np. załączenie pompy, alarm) za pomocą diody LED i styków pomocniczych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekaźnik montuje się w dedykowanym gnieździe serii RXZE (gniazdo nie wchodzi w skład dostawy). Śruby zacisków gniazda dokręcać momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać odpowiednio do prądu obciążenia styków i prądu cewki.

FAQ

• Czy przekaźnik ma podświetlenie LED? Tak, z przodu przekaźnika znajduje się zielona dioda LED, która świeci przy załączonej cewce. Jest ona dobrze widoczna przez przezroczystą pokrywę, co ułatwia obserwację stanu nawet z daleka.
• Jaki stopień ochrony IP ma ten przekaźnik? Stopień ochrony wynosi IP40 – oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm (brak ochrony przed wilgocią). Przekaźnik nadaje się do montażu w suchych wnętrzach rozdzielnic elektrycznych.
• Czy w zestawie znajduje się gniazdo? Nie, produkt o symbolu RXM2LB2B7 to tylko sam przekaźnik. Gniazdo (np. RXZE2S108M) należy dokupić osobno. Przekaźnik sprzedawany jest w partii po 10 sztuk.
