Przekaźnik miniaturowy LED 24V DC, 3A, 4 styki C/O, Zelio RXM4L | RXM4LB2BD Schneider Electric

Opis i Kluczowe Cechy

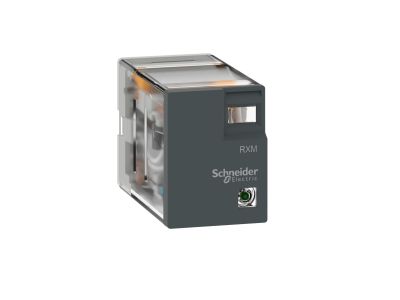

Przekaźnik miniaturowy Zelio RXM4L od Schneider Electric (symbol RXM4LB2BD) to wtykowy przekaźnik elektromechaniczny z cewką 24V DC i czterema stykami przełącznymi C/O o obciążalności 3A. Zielona dioda LED na froncie sygnalizuje załączenie cewki, co umożliwia szybką kontrolę stanu pracy. Produkt wyposażono w przezroczystą pokrywę ułatwiającą wizualny przegląd styków. Sprzedawany w opakowaniu 10 sztuk – idealny do projektów wymagających wielu przekaźników.

• 4 styki przełączne C/O (3A): umożliwiają niezależne przełączanie czterech obwodów, co daje elastyczność w sterowaniu różnymi odbiornikami bez potrzeby stosowania dodatkowych przekaźników.
• Dioda LED (zielona): wyraźnie wskazuje stan załączenia cewki zarówno w dobrze oświetlonych pomieszczeniach, jak i w szafach sterowniczych o ograniczonym dostępie.
• Przezroczysta pokrywa: pozwala na szybkie sprawdzenie pozycji styków oraz ewentualnych zabrudzeń bez demontażu – oszczędza czas podczas konserwacji.
• Stopień ochrony IP40: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co zapewnia bezpieczną pracę w typowych warunkach przemysłowych i budynkowych.
• Montaż wtykowy na gniazdo RXZE: umożliwia szybką wymianę przekaźnika bez użycia narzędzi – idealne do układów wymagających serwisowania lub modyfikacji.

Zgodność z Normami

Przekaźnik RXM4LB2BD został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymogi typowe dla aparatury modułowej w automatyce budynkowej i przemysłowej.

Zastosowanie

Dzięki uniwersalnym stykom przełącznym i niskiemu napięciu cewki, przekaźnik sprawdzi się w wielu aplikacjach sterowania i sygnalizacji. Poniżej typowe scenariusze użycia:

• Sterowanie oświetleniem, wentylacją i innymi odbiornikami w budynkach użyteczności publicznej.
• Generowanie impulsów załączających dla styczników, przekaźników mocy lub wejść PLC.
• Sygnalizacja stanu pracy maszyn i urządzeń – dioda LED i przezroczysta pokrywa ułatwiają diagnostykę.
• Interfejs separacji sygnałów w układach automatyki przemysłowej (sterowanie 24V DC).

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez osobę posiadającą uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do montażu wtykowego w gniazdach serii RXZE (np. RXZE2S114M) na szynie DIN TH35. Momenty dokręcania połączeń oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi przepisami.

FAQ

• Czy przekaźnik ma podświetlenie? Tak, wbudowana zielona dioda LED sygnalizuje załączenie cewki. Dioda świeci, gdy przekaźnik jest w stanie włączonym, co ułatwia szybką kontrolę wizualną.
• Jaki stopień ochrony posiada przekaźnik? Przekaźnik RXM4LB2BD ma stopień ochrony IP40, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Nie jest odporny na wilgoć ani wodę.
• Jaki tryb pracy styków jest dostępny? Styki są przełączne (C/O – change-over). W trybie spoczynkowym (cewka niezasilona) styki są w pozycji NO (normalnie otwarte) lub NC (normalnie zamknięte) względem wspólnego pinu. Przełączenie następuje po zasileniu cewki.
