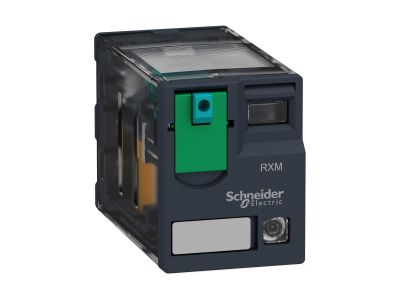

Przekaźnik miniaturowy LED 24V DC, 10A, 3 styki C/O, Zelio RXM | RXM3AB2BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy wtykowy RXM3AB2BD z rodziny Zelio RXM firmy Schneider Electric to niezawodny komponent do sterowania w maszynach i instalacjach przemysłowych. Wyposażony w cewkę 24V DC, trzy styki przełączne (C/O) o prądzie znamionowym 10 A oraz wbudowany wskaźnik LED i blokowany przycisk testowy, zapewnia szybką diagnostykę i łatwą konserwację w kompaktowej obudowie.

• Napięcie cewki 24V DC: Bezpośrednia kompatybilność z niskonapięciowymi układami sterowania, zasilaczami i systemami PLC – uproszczenie instalacji i zwiększenie bezpieczeństwa.
• Prąd znamionowy 10 A: Gwarancja bezpiecznej pracy przy obciążeniach typowych dla styczników, przekaźników pomocniczych i odbiorników w automatyce bez ryzyka przegrzania styków.
• Trzy styki przełączne C/O (3PDT): Elastyczność w realizacji różnorodnych funkcji przełączania – możliwość sterowania kilkoma obwodami jednocześnie, co oszczędza miejsce i redukuje liczbę elementów.
• Wbudowany wskaźnik LED: Natychmiastowa wizualna kontrola stanu cewki – ułatwia diagnostykę i skraca czas przestojów maszyny.
• Blokowany przycisk testowy: Umożliwia ręczne załączenie przekaźnika bez zasilania cewki, co przyspiesza testowanie okablowania i rozruch instalacji.

Zgodność z Normami

Przekaźnik RXM3AB2BD został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Jego parametry elektryczne oraz konstrukcja spełniają wymagania typowe dla aparatury sterowniczej w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki kompaktowym wymiarom i uniwersalnym stykom przekaźnik sprawdza się w wielu obszarach automatyki i sterowania:

• Sterowanie odbiornikami (oświetlenie, wentylatory, pompy) w systemach automatyki budynkowej.
• Generowanie impulsów załączających do styczników, przekaźników pośredniczących lub wejść PLC.
• Sygnalizacja stanu procesu (np. gotowość, alarm) w maszynach pakujących, tekstylnych i HVAC.
• Sterowanie silnikami małej mocy oraz układy zabezpieczeń w panelach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do montażu w dedykowanym gnieździe wtykowym (np. na szynie DIN TH35). Przekrój przewodów dobierz do prądu obciążenia zgodnie z obowiązującymi normami. W przypadku stosowania gniazda z zaciskami śrubowymi, moment dokręcania należy dobrać według dokumentacji producenta gniazda.

FAQ

• Czy przekaźnik posiada wskaźnik stanu? Tak, wbudowana dioda LED sygnalizuje podanie napięcia na cewkę, co ułatwia szybką wizualną diagnostykę.
• Czy mogę ręcznie sprawdzić działanie styków bez zasilania cewki? Tak, przekaźnik wyposażono w blokowany przycisk testowy, który po naciśnięciu załącza styki mechanicznie – idealne do testów okablowania i rozruchu.
• Jaki typ styków zastosowano? Przekaźnik ma trzy zestawy styków przełącznych (C/O, tryb monostabilny), co pozwala na jednoczesne przełączanie trzech niezależnych obwodów.
