PRZEKAŹNIK MINIATUROWY+LED,12A,2C/O,12,V | RXM2AB2JD Schneider Electric

Opis i Kluczowe Cechy

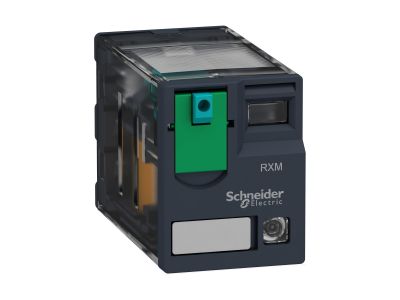

Przekaźnik miniaturowy RXM2AB2JD firmy Schneider Electric to wtykowe urządzenie sterujące z cewką 12 V DC, wyposażone w dwa styki przełączne (DPDT) o prądzie znamionowym 12 A. Wbudowany wskaźnik LED oraz blokowany przycisk testowy ułatwiają diagnostykę i ręczne sprawdzenie działania. Miniaturowa konstrukcja pozwala na oszczędność miejsca w szafach sterowniczych i panelach.

• Prąd znamionowy 12 A: zapewnia bezpieczne przełączanie obciążeń przemysłowych bez ryzyka przegrzania styków.
• 2 styki przełączne (DPDT – 2C/O): umożliwiają sterowanie dwoma niezależnymi obwodami lub sygnalizacją pomocniczą z jednego przekaźnika.
• Wskaźnik LED (zielony): sygnalizuje obecność napięcia na cewce, co przyspiesza lokalizację usterek i ułatwia obsługę.
• Blokowany przycisk testowy: pozwala na ręczne załączenie styków w celu sprawdzenia poprawności działania bez podawania napięcia sterującego.
• Napięcie cewki 12 V DC: kompatybilne z popularnymi systemami sterowania niskonapięciowymi, co upraszcza integrację w automatyce.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN oraz wytycznymi producenta dotyczącymi niezawodności w zastosowaniach przemysłowych.

Zastosowanie

Przekaźnik RXM2AB2JD znajduje zastosowanie wszędzie tam, gdzie potrzebna jest kompaktowa i niezawodna separacja galwaniczna oraz przełączanie sygnałów lub obciążeń w obwodach niskonapięciowych.

• Sterowanie odbiornikami w maszynach pakujących, tekstylnych i HVAC.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy i alarmów w panelach sterowania automatyki przemysłowej.
• Automatyka budynkowa – przełączanie obwodów oświetlenia, napędów rolet i systemów alarmowych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed montażem bezwzględnie odłączyć napięcie w obwodzie. Urządzenie należy osadzić w odpowiednim gnieździe (np. na szynie TH35 lub podstawce). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 12 A. Nie przekraczać wartości znamionowych podanych w dokumentacji producenta.

FAQ

• Czy przekaźnik ma wskaźnik LED? Tak, przekaźnik wyposażony jest w zielony wskaźnik LED, który świeci przy zasilaniu cewki napięciem 12 V.
• Czy styki są zwierne czy przełączne? Przekaźnik posiada dwa niezależne styki przełączne (DPDT – 2C/O), czyli każdy zestaw ma styk wspólny, normalnie otwarty i normalnie zamknięty.
• Czy przycisk testowy umożliwia blokadę? Tak, przycisk testowy można zablokować w pozycji załączonej, co ułatwia ręczne testowanie obwodu bez ciągłego naciskania.
