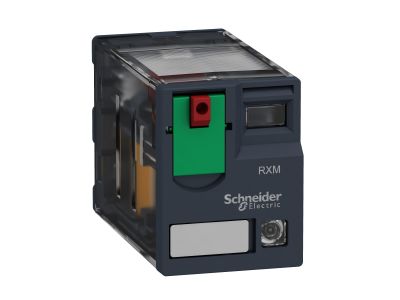

Przekaźnik miniaturowy LED 120V AC, 10A, 3 styki C/O, Zelio RXM | RXM3AB2F7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy Schneider Electric Zelio RXM (symbol RXM3AB2F7) to wtykowe urządzenie sterujące z trzema stykami przełącznymi (C/O) o obciążalności prądowej 10 A. Dzięki kompaktowej konstrukcji i wytrzymałości na trudne warunki zapewnia niezawodne przełączanie w obwodach automatyki przemysłowej.

• Prąd znamionowy 10 A: pozwala na bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Trzy styki przełączane (C/O): umożliwiają realizację układów załącz/wyłącz oraz przełączania sygnałów w aplikacjach wielokanałowych.
• Wbudowana dioda LED: zapewnia wizualną sygnalizację stanu załączenia cewki, co ułatwia diagnostykę i identyfikację pracy przekaźnika.
• Blokowany przycisk testowy: umożliwia ręczne sprawdzenie działania styków bez konieczności podawania napięcia na cewkę – przydatne podczas konserwacji i uruchamiania.
• Wbudowana wkładka termiczna i odporność na wibracje, kurz oraz zanieczyszczenia: wydłuża żywotność urządzenia i zmniejsza koszty konserwacji w trudnych warunkach przemysłowych.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują niezawodną pracę w instalacjach przemysłowych.

Zastosowanie

Przekaźnik miniaturowy RXM3AB2F7 sprawdza się w szerokim zakresie aplikacji automatyki i sterowania, gdzie wymagana jest wysoka niezawodność oraz odporność na zakłócenia środowiskowe.

• Sterowanie silnikami, wentylatorami, pompami oraz innymi odbiornikami w maszynach pakujących, systemach HVAC i ogrzewania.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych oraz wejść PLC w szafach sterowniczych.
• Sygnalizacja stanu pracy urządzeń (załącz/wyłącz) w wizualnych panelach operatorskich.
• Realizacja prostych układów logicznych i zabezpieczeń w automatyce budynkowej oraz przemyśle lekkim.

Wskazówki Montażowe

Przekaźnik przeznaczony jest do montażu na szynie DIN TH35 lub bezpośrednio w gnieździe wtykowym zgodnym z serią Zelio RXM. Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekrój przewodów należy dobrać do prądu znamionowego (10 A), a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Tak, przekaźnik wyposażono w diodę LED sygnalizującą załączenie cewki – ułatwia to szybką ocenę stanu pracy.
• Ile styków posiada i w jakiej konfiguracji? Przekaźnik ma trzy styki przełączane (C/O), czyli każdy z nich umożliwia realizację funkcji NO+NC (normalnie otwarty i normalnie zamknięty).
• Czy w przekaźniku znajduje się przycisk testowy? Tak, producent zastosował blokowany przycisk testowy, który pozwala ręcznie przełączyć styki bez podawania napięcia – przydatny podczas diagnostyki i konserwacji.
