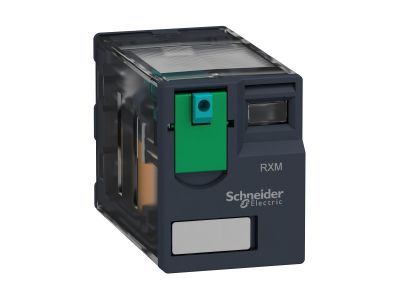

Przekaźnik miniaturowy 12VDC, 12A, 2 styki C/O, Zelio RXM | RXM2AB1JD Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1195505

EAN

3389119403443

Kod Producenta

RXM2AB1JD

Przekaźnik miniaturowy 12VDC, 12A, 2 styki C/O, Zelio RXM

Informacja o Produkcie

Opis i Kluczowe Cechy

Przekaźnik miniaturowy Schneider Electric Zelio RXM, model RXM2AB1JD, to wtykowy przekaźnik z cewką 12VDC i dwoma stykami przełącznymi C/O (DPDT) o prądzie znamionowym 12A. Kompaktowa obudowa oszczędza miejsce w szafie sterowniczej, a jednocześnie zapewnia niezawodność wymaganą w aplikacjach przemysłowych. Wyposażony w mechaniczny wskaźnik stanu oraz blokowalny przycisk testowy, ułatwia diagnostykę i uruchamianie układów.

Napięcie cewki 12VDC: kompatybilność z niskonapięciowymi układami sterowania, bezpieczna praca w systemach automatyki.
Prąd znamionowy 12A na styk: umożliwia przełączanie obciążeń o znacznym poborze mocy bez ryzyka przegrzania styków.
2 styki przełączne C/O (DPDT): elastyczność w sterowaniu – każdy zestaw styków może obsługiwać osobny obwód lub zapewniać redundancję.
Mechaniczny wskaźnik stanu: szybka wizualna kontrola załączenia przekaźnika bez konieczności pomiarów.
Blokowalny przycisk testowy: ułatwia ręczne sprawdzenie działania styków podczas montażu lub konserwacji.

Zgodność z Normami

Przekaźnik RXM2AB1JD został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi standardami w instalacjach elektrycznych i automatyce przemysłowej.

Zastosowanie

Dzięki uniwersalnym parametrom i kompaktowej konstrukcji przekaźnik znajduje zastosowanie w wielu układach sterowania i sygnalizacji. Sprawdza się zarówno w maszynach przemysłowych, jak i w prostszych instalacjach automatyki budynkowej.

Sterowanie odbiornikami (silniki, zawory, grzałki) w szafach sterowniczych.
Generowanie impulsów załączających do styczników, przekaźników pośredniczących lub modułów PLC.
Sygnalizacja stanu pracy w panelach operatorskich i układach alarmowych.
Automatyka budynkowa (sterowanie oświetleniem, HVAC, napędami rolet) w aplikacjach wymagających separacji galwanicznej.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekaźnik przeznaczony jest do montażu na gnieździe dedykowanym dla serii Zelio RXM (np. na szynie TH35 lub na płycie montażowej). Przekrój przewodów należy dobrać do prądu obciążenia (min. 1,5 mm² przy 12A). Moment dokręcania śrub zacisków gniazda – zgodnie z dokumentacją producenta gniazda. Nie przekraczać dopuszczalnych wartości prądu i napięcia podanych na obudowie.

FAQ

Czy przekaźnik RXM2AB1JD posiada podświetlenie? Nie, model ten nie jest wyposażony w diodę LED. Stan pracy sygnalizowany jest mechanicznym wskaźnikiem (czerwona dźwignia widoczna przez okienko).
Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnego stopnia IP. Przekaźnik jest przeznaczony do montażu w suchych, czystych pomieszczeniach, wewnątrz obudowy lub szafy sterowniczej. Stopień ochrony całego zestawu (gniazdo + obudowa) zależy od zastosowanego osprzętu.
Czy styki przekaźnika pracują w trybie normalnie otwartym (NO) czy przełącznym? Są to styki przełączne C/O (DPDT). Każdy z dwóch zestawów styków posiada wspólną końcówkę (C), normalnie otwartą (NO) i normalnie zamkniętą (NC), co pozwala na dowolną konfigurację w zależności od potrzeb.
