PRZEKAŹNIK MINIATUROWY,12A,2C/O,48,VDC | RXM2AB1ED Schneider Electric

Opis i Kluczowe Cechy

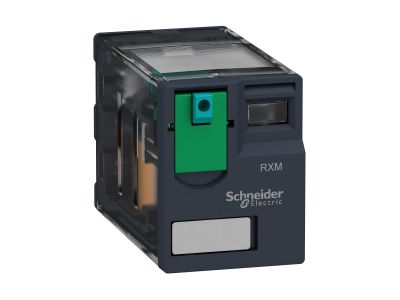

Przekaźnik miniaturowy wtykowy Schneider Electric, symbol RXM2AB1ED, to element 2-stykowy (DPDT) o prądzie znamionowym 12 A i napięciu cewki 48 V DC. Dzięki miniaturowej obudowie umożliwia oszczędność miejsca w szafie sterowniczej, a mechaniczny wskaźnik oraz blokowany przycisk testowy ułatwiają diagnostykę i konserwację.

• Prąd znamionowy 12 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• 2 styki przełączne (DPDT, 2C/O): umożliwiają realizację wielu funkcji przełączania w jednym module, co upraszcza okablowanie.
• Napięcie cewki 48 V DC: dedykowane do sterowania w instalacjach prądu stałego, typowych w automatyce przemysłowej.
• Mechaniczny wskaźnik i blokowany przycisk testowy: szybka weryfikacja stanu pracy oraz możliwość ręcznego przełączenia styku podczas testów.
• Miniaturowa konstrukcja wtykowa: łatwy montaż i demontaż w gnieździe, oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodny z ogólnymi normami dla aparatury modułowej (seria EN 61810). Szczegółowe parametry zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik przeznaczony jest do uniwersalnego sterowania w systemach automatyki, gdzie wymagane są zwarta budowa i wysoka niezawodność. Sprawdza się w następujących scenariuszach:

• Sterowanie odbiornikami w maszynach przemysłowych (np. pakujących, tekstylnych, HVAC).
• Przekazywanie impulsów sterujących do styczników, przekaźników pośredniczących oraz wejść PLC.
• Sygnalizacja stanu w panelach operatorskich i szafach sterowniczych.
• Automatyka budynkowa (sterowanie oświetleniem, klimatyzacją, wyposażeniem technicznym).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w gnieździe na szynie DIN TH35 lub płycie montażowej. Przed włożeniem przekaźnika należy sprawdzić kompatybilność gniazda oraz prawidłowe ustawienie styków. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną gniazda. Po zamontowaniu sprawdzić poprawność działania przy użyciu przycisku testowego.

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie, produkt nie posiada diody sygnalizacyjnej. Stan pracy sygnalizowany jest mechanicznym wskaźnikiem na obudowie oraz blokowanym przyciskiem testowym.
• Jaki jest stopień ochrony (IP) przekaźnika? Przekaźnik nie ma własnego stopnia ochrony – przeznaczony jest do montażu w obudowie rozdzielnicy lub szafy sterowniczej zapewniającej odpowiednią szczelność (np. IP20 w standardowych warunkach suchych).
• Jak działa styk w tym przekaźniku? Styki są przełączne (2C/O). W stanie spoczynku (cewka niezasilana) styki znajdują się w pozycji NC (normalnie zwarty) i NO (normalnie otwarty). Podanie napięcia na cewkę powoduje przełączenie obu zestyków.
