PRZEKAŹNIK MINIATUROWY,12A,2C/O,110,VDC | RXM2AB1FD Schneider Electric

Opis i Kluczowe Cechy

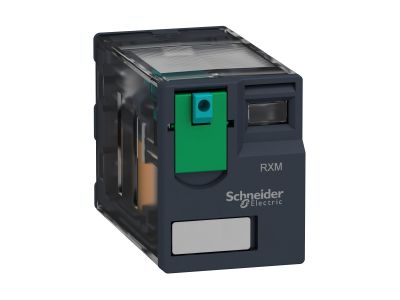

Przekaźnik miniaturowy wtykowy Schneider Electric typu RXM2AB1FD to komponent o napięciu sterującym cewki 110 V DC i prądzie znamionowym 12 A. Dwa styki przełączne DPDT (2C/O) umożliwiają niezależne przełączanie dwóch obwodów. Zintegrowany mechaniczny wskaźnik stanu oraz blokowany przycisk testowy ułatwiają diagnostykę i serwis. Miniaturowe wymiary obudowy pozwalają na oszczędność miejsca w szafach sterowniczych i panelach.

• Prąd znamionowy 12 A: bezpieczne przełączanie obciążeń o znacznym natężeniu bez ryzyka przegrzania styków.
• Napięcie cewki 110 V DC: kompatybilność z typowymi obwodami sterowania napięciem stałym w instalacjach przemysłowych.
• 2 styki przełączne DPDT (2C/O): możliwość niezależnego sterowania dwoma odbiornikami lub realizacji funkcji przełączania z jednym sygnałem sterującym.
• Blokowany przycisk testowy: umożliwia ręczne załączenie przekaźnika bez napięcia cewki – przydatne podczas uruchamiania i diagnostyki.
• Mechaniczny wskaźnik stanu: wizualna informacja o położeniu styków ułatwia szybką ocenę pracy urządzenia.

Zgodność z Normami

Przekaźnik RXM2AB1FD został zaprojektowany zgodnie z wymogami europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Posiada certyfikację CE potwierdzającą spełnienie dyrektyw Unii Europejskiej. Wykonany w standardzie DIN, co gwarantuje kompatybilność z dostępnymi na rynku gniazdami i podstawami.

Zastosowanie

Dzięki uniwersalnej charakterystyce miniaturowy przekaźnik RXM2AB1FD sprawdza się w szerokim spektrum aplikacji sterowania i automatyki.

• Sterowanie odbiornikami w maszynach produkcyjnych, przenośnikach i systemach pakujących.
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanu pracy urządzeń – w połączeniu z diodami LED lub innymi wskaźnikami.
• Realizacja logiki przełączania w panelach automatyki budynkowej, HVAC, oświetlenia oraz układach zasilania awaryjnego.

Wskazówki Montażowe

Montaż przekaźnika RXM2AB1FD powinien być wykonywany przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie sterowania i zasilania. Przekaźnik przeznaczony jest do wtykowego montażu w gniazdach dedykowanych dla serii RXM (np. na szynie TH35 lub płycie montażowej). Zaciski gniazda dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu 12 A i napięcia 110 V DC. Po włożeniu przekaźnika upewnij się, że blokada zatrzaskowa jest prawidłowo zapięta.

FAQ

• Czy przekaźnik RXM2AB1FD posiada podświetlenie? Nie, model ten nie ma wbudowanego podświetlenia. Stan pracy sygnalizowany jest mechanicznym wskaźnikiem (podniesiony/opuszczony) znajdującym się na obudowie.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje oficjalnego stopnia IP dla samej cewki. Standardowo montowany w gniazdach umieszczonych wewnątrz rozdzielnicy osiąga ochronę przed dotykiem palcem (IP20) – typową dla aparatury modułowej.
• W jakim trybie pracy działają styki DPDT? Są to styki przełączne (ang. change-over). Każdy z dwóch biegunów posiada zestyk normalnie otwarty (NO) i normalnie zamknięty (NC), które przełączają jednocześnie przy załączeniu cewki.
