PRZEKAŹNIK MINIATUR.OPT.2 CO 230 VAC 50 | RXM2LB1P7 Schneider Electric

Opis i Kluczowe Cechy

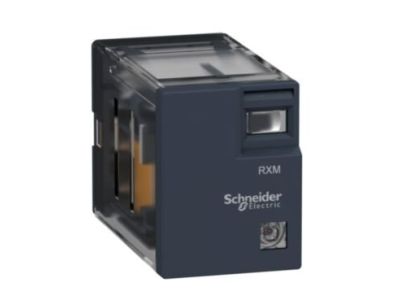

Przekaźnik miniaturowy Harmony RXM2LB1P7 firmy Schneider Electric to wtykowy przekaźnik elektromechaniczny z dwoma stykami przełącznymi (2 CO) i cewką 230 VAC. Wyposażony w przezroczystą pokrywę umożliwiającą szybką wizualną kontrolę stanu styków, oferuje stopień ochrony IP40. Produkt przeznaczony do montażu na gniazdo serii RXZE i sprzedawany w opakowaniach po 10 sztuk, co ułatwia zaopatrzenie instalatorów.

• 2 styki przełączne (2 CO): Umożliwiają sterowanie dwoma niezależnymi obwodami, co zwiększa elastyczność aplikacji w automatyce i sterowaniu.
• Napięcie cewki 230 VAC: Bezpośrednie zasilanie z sieci elektrycznej – łatwa integracja bez konieczności stosowania dodatkowych zasilaczy.
• Stopień ochrony IP40: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiednia do pracy w typowych szafach sterowniczych.
• Przezroczysta pokrywa: Umożliwia operatorowi szybką ocenę stanu styków (załącz/wyłącz) bez demontażu obudowy, co skraca czas diagnostyki.
• Opakowanie zbiorcze 10 sztuk: Praktyczne rozwiązanie dla profesjonalnych instalatorów – wygodne magazynowanie i niższy koszt jednostkowy.

Zgodność z Normami

Przekaźnik Harmony RXM2LB1P7 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Jako element systemu automatyki przemysłowej spełnia wymogi typowe dla aparatury wtykowej stosowanej w środowisku przemysłowym. W celu uzyskania szczegółowych informacji o normach zaleca się sprawdzenie dokumentacji technicznej producenta.

Zastosowanie

Dzięki kompaktowej budowie i uniwersalnym stykom przekaźnik RXM2LB1P7 sprawdza się w różnych układach automatyki i sterowania.

• Sterowanie odbiornikami – załączanie i wyłączanie silników, grzałek, oświetlenia lub innych urządzeń w obwodach niskiego napięcia.
• Wysyłanie impulsów do styczników, przekaźników lub modułów PLC – jako element logiki przewodowej i uzupełnienie programowalnych sterowników.
• Sygnalizacja i izolacja galwaniczna – separacja obwodów sterowniczych od zasilania, ochrona wejść PLC przed przepięciami.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami, wentylacją w instalacjach typu smart home lub BMS.

Wskazówki Montażowe

Montaż i wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekaźnik instaluje się na gnieździe wtykowym serii RXZE (gniazdo montowane na szynie TH35 lub w obudowie). Należy dokręcać zaciski zgodnie z momentem podanym w dokumentacji dołączonej do gniazda. Przekrój przewodów dobieraj do obciążenia prądowego – stosuj się do zaleceń producenta dotyczących maksymalnego prądu i przekroju.

FAQ

• Czy przekaźnik RXM2LB1P7 ma podświetlenie? Nie, przekaźnik nie posiada wbudowanego podświetlenia. Stan styków można wizualnie sprawdzić przez przezroczystą pokrywę – widać położenie elementów ruchomych.
• Jaki jest stopień ochrony tego przekaźnika? Produkt posiada stopień ochrony IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, nie jest odporny na wilgoć ani wodę.
• Jak działa układ styków 2 CO? Oznacza dwa styki przełączne (ang. changeover). Każdy z nich posiada jeden zacisk wspólny (C), jeden normalnie zamknięty (NC) i jeden normalnie otwarty (NO). Pozwala to na sterowanie dwoma niezależnymi obwodami w jednym urządzeniu.
