Przekaźnik logiczny programowalny ADVANCED 12...24V DC RJ45 lub MODBUS TCP/IP, MODBUS RS485 | 8A.04.9.024.8320 Finder

Opis i Kluczowe Cechy

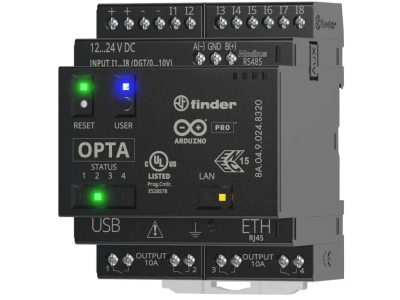

Przekaźnik logiczny programowalny FINDER Opta w wersji ADVANCED (model 8A.04.9.024.8320) to przełomowe rozwiązanie w dziedzinie automatyki przemysłowej i budynkowej. Urządzenie łączy w sobie niezawodność tradycyjnych przekaźników z ogromną mocą obliczeniową nowoczesnych mikrokontrolerów. Sercem urządzenia jest zaawansowany, dwurdzeniowy procesor STM32H747XI (Cortex®-M7 + M4 MCU), który pozwala na błyskawiczne przetwarzanie operacji logicznych oraz jednoczesną obsługę zaawansowanych protokołów komunikacyjnych.

• Wszechstronność programowania: Urządzenie wspiera otwarte środowisko Arduino IDE (bez opłat licencyjnych) oraz profesjonalne języki programowania zgodne z normą IEC/EN 61131-3, takie jak schemat drabinkowy (LD) czy funkcjonalny schemat blokowy (FBD).
• Zasoby sprzętowe: Przekaźnik wyposażono w 8 wejść cyfrowo-analogowych oraz 4 wyjścia przekaźnikowe o obciążalności do 10A każde, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy.
• Bezpieczeństwo danych: Wbudowany dedykowany chip kryptograficzny zapewnia ultra bezpieczną łączność na poziomie sprzętowym, chroniąc integralność kodu i przesyłanych danych.
• Komunikacja bez granic: Wersja ADVANCED oferuje pełen wachlarz interfejsów: port RJ45 (Ethernet), RS485 (Modbus RTU), Wi-Fi, Bluetooth Low Energy oraz port USB-C do programowania i zasilania serwisowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC/EN 61131, co gwarantuje pełną kompatybilność z przemysłowymi standardami sterowników programowalnych. Dzięki zastosowaniu komponentów o wysokiej odporności na zakłócenia elektromagnetyczne, przekaźnik Opta może pracować w trudnych warunkach przemysłowych, zachowując stabilność parametrów pracy przy napięciu zasilania w zakresie od 12 do 24 V DC.

Zastosowanie

Dzięki swojej unikalnej architekturze, FINDER Opta ADVANCED znajduje zastosowanie w szerokim spektrum projektów inżynierskich:

• Automatyka Przemysłowa: Sterowanie liniami produkcyjnymi, monitorowanie parametrów maszyn poprzez wejścia analogowe oraz integracja z systemami SCADA za pomocą Modbus TCP/IP lub RS485.
• Smart Building: Zarządzanie oświetleniem, roletami i systemami HVAC z wykorzystaniem łączności bezprzewodowej Wi-Fi i Bluetooth.
• Integracja IoT: Bezpośrednie przesyłanie danych do chmury i zdalne sterowanie procesami dzięki wbudowanemu stosowi TCP/IP.
• Rozbudowane systemy sterowania: Możliwość dołączenia do 5 modułów rozszerzeń pozwala na elastyczne skalowanie systemu wraz ze wzrostem potrzeb instalacji.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co ułatwia jego instalację w typowych rozdzielnicach elektrycznych. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Zasilanie: Należy doprowadzić stabilne napięcie stałe z zakresu 12…24 V DC. Zaleca się stosowanie zasilaczy impulsowych o odpowiedniej wydajności prądowej.
• Okablowanie: Przy podłączaniu wejść i wyjść należy stosować przewody o przekroju dostosowanym do prądu obciążenia (maksymalnie 10A na wyjście przekaźnikowe).
• Komunikacja: W przypadku korzystania z magistrali RS485, należy pamiętać o zastosowaniu terminacji na końcach linii oraz użyciu skrętki ekranowanej w celu minimalizacji zakłóceń.
• Chłodzenie: Należy zapewnić swobodny przepływ powietrza wokół obudowy, aby uniknąć przegrzania procesora podczas intensywnych obliczeń.

FAQ

1. Czy programowanie w Arduino IDE wymaga dodatkowych opłat?
Nie, środowisko Arduino IDE jest całkowicie darmowe i nie wymaga wykupowania licencji na użytkowanie z przekaźnikiem Opta.

2. Czy mogę podłączyć czujniki analogowe bezpośrednio do wejść?
Tak, 8 wejść urządzenia jest konfigurowalnych i mogą one pracować zarówno w trybie cyfrowym, jak i analogowym (0-10V), co pozwala na bezpośredni odczyt wartości z czujników temperatury, ciśnienia czy wilgotności.

3. Jakie protokoły komunikacyjne są wspierane przez port RS485?
Port RS485 w wersji ADVANCED natywnie wspiera protokół Modbus RTU, co umożliwia komunikację z szeroką gamą liczników energii, falowników i innych sterowników PLC.
