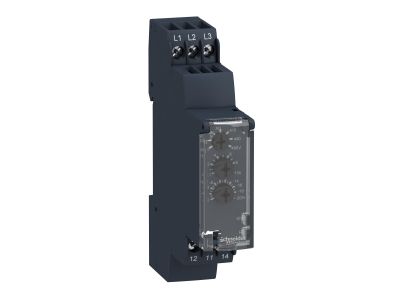

Przekaźnik kontrolny wielofunkcyjny 183-528V AC, styk 1 C/O 5A Zelio Control | RM17TU00 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontrolny Schneider Electric z serii Zelio Control, model RM17TU00, to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnego monitorowania parametrów sieci trójfazowych. Urządzenie charakteryzuje się wyjątkowo kompaktową obudową o szerokości zaledwie 17,5 mm, co czyni go jednym z najsmuklejszych rozwiązań na rynku, pozwalając na znaczną oszczędność miejsca w rozdzielnicy elektrycznej. Przekaźnik operuje w szerokim zakresie napięcia zasilania od 183 V do 528 V AC, co umożliwia jego pracę w różnorodnych standardach sieciowych od 208 V do 480 V.

Kluczową funkcjonalnością urządzenia jest kompleksowa ochrona odbiorników przed najczęstszymi awariami sieciowymi. Przekaźnik wykrywa utratę fazy, nieprawidłową kolejność faz oraz wystąpienie przepięcia lub podnapięcia. Wyposażony jest w jeden bezpotencjałowy zestyk przełączny (C/O) o obciążalności znamionowej 5 A, co pozwala na bezpośrednie sterowanie cewkami styczników lub przekazywanie sygnału do systemów nadrzędnych. Zintegrowana dioda LED na panelu frontowym informuje o statusie pracy i ewentualnych błędach, a funkcja pamięci pozwala na zachowanie informacji o zdarzeniu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury sterowniczej i zabezpieczającej. Schneider Electric gwarantuje wysoką jakość wykonania, co potwierdzają certyfikaty bezpieczeństwa wymagane w instalacjach przemysłowych i budynkowych. Urządzenie spełnia wymogi dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej, co zapewnia bezawaryjną pracę w trudnych warunkach środowiskowych, typowych dla parków maszynowych i hal produkcyjnych.

Zastosowanie

Przekaźnik RM17TU00 znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach zarządzania budynkiem (BMS). Jest idealnym rozwiązaniem do ochrony silników trójfazowych w aplikacjach takich jak:

• Systemy podnoszenia i transportu: suwnice, dźwigi i przenośniki taśmowe.
• Przemysł opakowaniowy i tekstylny: zabezpieczenie precyzyjnych maszyn przed skutkami asymetrii napięcia.
• Gospodarka wodno-ściekowa: kontrola pracy pomp i wentylatorów.
• Modernizacja instalacji: doskonały do odświeżania starszych układów sterowania, gdzie nie ma potrzeby stosowania skomplikowanych sterowników PLC.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN 35 mm. Dzięki szerokości modułowej 17,5 mm, przekaźnik montuje się analogicznie do standardowych wyłączników nadmiarowoprądowych. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Zabezpieczenie nastaw: Urządzenie posiada przezroczystą, zamykaną pokrywę, która chroni przed nieautoryzowaną zmianą parametrów przez osoby postronne.
• Podłączenie: Przekaźnik należy podłączyć zgodnie ze schematem widocznym na obudowie, dbając o poprawną kolejność faz L1, L2, L3.

FAQ

• Czy przekaźnik wymaga zewnętrznego zasilania? Nie, urządzenie jest zasilane bezpośrednio z monitorowanego obwodu trójfazowego.
• Jaka jest maksymalna obciążalność styku wyjściowego? Zestyk przełączny SPDT posiada prąd znamionowy 5 A przy napięciu do 480 V AC.
• Czy urządzenie wykrywa zanik zera? Model RM17TU00 dedykowany jest do sieci 3-fazowych i skupia się na monitorowaniu faz (L1, L2, L3).
• Czy szerokość urządzenia to 17,5 mm czy 22,5 mm? Urządzenie cechuje się smukłą budową 17,5 mm, co ułatwia projektowanie gęsto upakowanych paneli sterowniczych.
