Przekaźnik kontrolny napięciowy RM17-U zakres 20-80VAC | RM17UBE16 Schneider Electric

Opis i Kluczowe Cechy

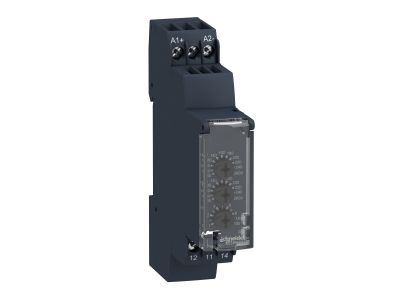

Schneider Electric RM17UBE16 to przekaźnik kontrolny napięciowy z serii Zelio, przeznaczony do monitorowania napięcia w sieciach jednofazowych w zakresie 20-80VAC. Dzięki kompaktowej obudowie o szerokości 22,5 mm i zestyku przełącznemu SPDT o obciążalności 5 A, urządzenie zapewnia niezawodną kontrolę przepięć i podnapięć z możliwością sygnalizacji stanu i pamięci ostatniego zdarzenia.

• Zakres napięcia 20-80VAC: uniwersalne zastosowanie w różnych instalacjach jednofazowych, pozwala na wykrywanie zarówno przepięć, jak i podnapięć.
• Styk przełączny SPDT 5A: umożliwia sterowanie obwodami sygnalizacyjnymi, stycznikami lub przekaźnikami przy obciążeniu do 5 A bez ryzyka przeciążenia styków.
• Szerokość 22,5 mm: oszczędność miejsca w szafie sterowniczej, upraszcza projekt panelu i pozwala na montaż obok standardowych wyłączników nadprądowych.
• Zintegrowana pamięć: przechowuje ostatni stan alarmu, co ułatwia diagnostykę i identyfikację usterek bez konieczności ciągłego nadzorowania.
• Dioda LED statusu i przezroczysta osłona: szybka wizualna kontrola pracy urządzenia oraz zabezpieczenie przed przypadkową zmianą ustawień.

Zgodność z Normami

Przekaźnik RM17UBE16 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń instalowanych w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Przekaźnik kontrolny napięciowy RM17UBE16 znajduje zastosowanie w automatyce przemysłowej i budynkowej, gdzie wymagana jest stała kontrola wartości napięcia i szybka reakcja na odchylenia. Idealnie sprawdza się w systemach zabezpieczających maszyny i urządzenia przed skutkami przepięć lub zaniku napięcia.

• Monitorowanie napięcia w obwodach sterowania maszyn (podnoszenie, pakowanie, przemysł tekstylny, uzdatnianie wody).
• Zabezpieczanie odbiorników jednofazowych przed uszkodzeniem w wyniku przepięcia lub podnapięcia.
• Generowanie sygnałów alarmowych do sterowników PLC, styczników lub przekaźników wykonawczych.
• Modernizacja starszych instalacji – zastąpienie przekaźników elektromechanicznych bez konieczności stosowania zaawansowanych sterowników.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika RM17UBE16 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać do rzeczywistego prądu obciążenia (max 5 A). Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma podświetlenie/wskaźnik LED? Tak, na froncie urządzenia znajduje się zintegrowana dioda LED informująca o stanie napięcia oraz ewentualnym alarmie, co ułatwia szybką diagnostykę.
• Jaki jest stopień ochrony (IP) urządzenia? Przekaźnik przeznaczony jest do montażu wewnątrz rozdzielnicy – standardowo przyjmuje się dla tego typu aparatury stopień ochrony IP20. W przypadku instalacji w innych warunkach należy zastosować odpowiednią obudowę.
• Czy styk jest zwierny czy rozwierny? Styk jest przełączny (SPDT), co oznacza, że można go wykorzystać jako zwierny (NO) lub rozwierny (NC) w zależności od potrzeb obwodu sterowania.
