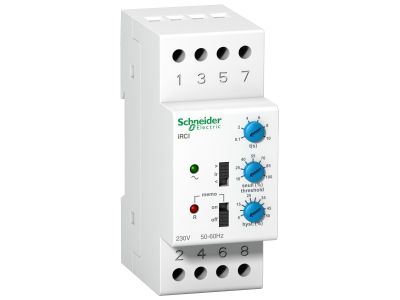

Przekaźnik kontrolny iRCI prądowy 8A 230V 50/60 Hz 1OZ | A9E21181 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontrolny prądu iRCI (symbol A9E21181) z gamy Acti 9 firmy Schneider Electric to urządzenie przeznaczone do monitorowania przepływu prądu w obwodach elektrycznych. Wyposażony w zestaw styków sygnałowych 1Z/O (przełączny) o obciążalności 8A przy napięciu 230V AC, 50/60 Hz, zapewnia niezawodną sygnalizację stanu pracy oraz możliwość sterowania w systemach automatyki.

• Prąd znamionowy 8 A: Umożliwia bezpieczną pracę w obwodach sygnalizacyjnych i pomocniczych o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie 230 V AC, 50/60 Hz: Dopasowany do standardowych sieci elektroenergetycznych, co ułatwia integrację z istniejącą instalacją.
• Styk przełączny 1Z/O (NC/NO): Pozwala zarówno na załączanie i rozłączanie obwodu, jak i na przekazywanie sygnału o stanie – idealny do sygnalizacji i sterowania.
• Zastosowanie w monitorowaniu prądu: Reaguje na przepływ prądu w kontrolowanym obwodzie, co umożliwia wykrywanie pracy urządzeń odbiorczych (silników, grzałek) i sygnalizację ich stanu.
• Kompatybilność z serią Acti 9: Zaprojektowany jako element systemu rozdzielnic modułowych, co gwarantuje spójność i łatwość rozbudowy instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami niskonapięciowymi i kompatybilnością elektromagnetyczną. Zaleca się montaż zgodnie z zaleceniami producenta oraz obowiązującymi przepisami.

Zastosowanie

Przekaźnik kontrolny iRCI znajduje zastosowanie wszędzie tam, gdzie wymagane jest monitorowanie przepływu prądu i sygnalizacja stanu pracy urządzeń. Dzięki stykowi przełącznemu może być używany zarówno do przekazywania sygnałów, jak i do bezpośredniego sterowania.

• Monitorowanie pracy silników, grzałek, oświetlenia i innych odbiorników – sygnalizacja zadziałania lub awarii.
• Przekazywanie impulsów do styczników, przekaźników lub sterowników PLC w układach automatyki budynkowej i przemysłowej.
• Sygnalizacja stanu w szafach sterowniczych i rozdzielnicach – np. zaświecenie lampki kontrolnej przy załączonym odbiorniku.
• Sterowanie pomocnicze w instalacjach oświetleniowych, wentylacyjnych i pompowania.

Wskazówki Montażowe

Montaż przekaźnika iRCI może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu 8 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację oraz ochronę przed wilgocią i zanieczyszczeniami.

FAQ

• Czy przekaźnik iRCI posiada podświetlenie sygnalizacyjne? Nie – przekaźnik nie jest wyposażony w diodę LED ani inne źródło światła. Sygnalizacja stanu odbywa się poprzez zmianę położenia styków (zwarcie/rozwarcie obwodu sygnalizacyjnego).
• Jaki jest stopień ochrony IP tego przekaźnika? Producent nie podaje konkretnego stopnia ochrony. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 – urządzenie jest chronione przed dostępem do części pod napięciem, ale nie jest wodoodporne. Należy stosować w suchym otoczeniu.
• W jakim trybie pracuje styk 1Z/O? Styk jest typu przełącznego (1Z/O), co oznacza, że w stanie spoczynku jedna para styków jest zwarta (NC – normalnie zamknięty), a druga rozwarta (NO – normalnie otwarty). Po wykryciu przepływu prądu następuje przełączenie – styki zmieniają swoje położenie. Umożliwia to zarówno sygnalizację stanu, jak i sterowanie przeciwsobne.
