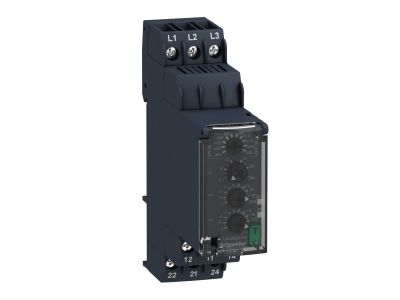

Przekaźnik kontrolny 3-fazowy awaryjny 304-576VAC | RM22TR33 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontrolny Schneider Electric RM22TR33 z serii Zelio Control to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania parametrów sieci trójfazowych. Urządzenie operuje w szerokim zakresie napięcia zasilania od 304 V AC do 576 V AC, co czyni je niezwykle uniwersalnym rozwiązaniem w systemach dystrybucji energii. Kluczową cechą przekaźnika jest jego wielofunkcyjność – moduł integruje w sobie detekcję utraty fazy, kontrolę kolejności faz oraz precyzyjne monitorowanie podnapięcia i przepięcia.

Konstrukcja urządzenia o szerokości zaledwie 22,5 mm odpowiada gabarytom standardowego wyłącznika 2-biegunowego, co pozwala na znaczną oszczędność miejsca na szynie DIN (TH35). Przekaźnik wyposażony jest w dwa styki przełączne typu DPDT (Double Pole Double Throw) o prądzie znamionowym 8 A przy napięciu od 380 V do 480 V, co umożliwia bezpośrednie sterowanie obwodami wykonawczymi lub przekazywanie sygnałów do systemów nadrzędnych. Dodatkowym atutem jest funkcja pamięci błędów oraz zintegrowane diody LED, które w sposób czytelny informują operatora o stanie pracy urządzenia i rodzaju wykrytej anomalii.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej, co jest standardem dla aparatury modułowej marki Schneider Electric. Urządzenie spełnia wymagania dotyczące przemysłowej aparatury sterowniczej, zapewniając niezawodność w trudnych warunkach środowiskowych. Stopień ochrony obudowy oraz wysoka wytrzymałość dielektryczna gwarantują bezpieczną eksploatację w rozdzielnicach przemysłowych i budynkowych, minimalizując ryzyko awarii spowodowanych przepięciami w sieci.

Zastosowanie

Przekaźnik RM22TR33 znajduje szerokie zastosowanie w sektorach, gdzie ciągłość zasilania i poprawność parametrów elektrycznych są krytyczne dla bezpieczeństwa procesów. Idealnie sprawdza się w:

• Systemach podnoszenia i transportu bliskiego: Zabezpieczanie silników dźwigów i suwnic przed pracą dwufazową.
• Przemyśle opakowaniowym i tekstylnym: Ochrona precyzyjnych maszyn przed skutkami wahań napięcia.
• Gospodarce wodno-ściekowej: Monitorowanie pomp i systemów napędowych.
• Modernizacji instalacji: Dzięki wbudowanej logice kontrolnej, pozwala na odświeżenie starszych układów sterowania bez konieczności implementacji kosztownych sterowników PLC.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm. Dzięki smukłej obudowie (22,5 mm), przekaźnik można łatwo zintegrować w gęsto upakowanych szafach sterowniczych. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się terminali.
• Zabezpieczenie nastaw: Przezroczysta, zamykana pokrywa na przednim panelu powinna zostać zablokowana po dokonaniu kalibracji, co skutecznie chroni przed nieautoryzowaną zmianą parametrów przez osoby trzecie.
• Podłączenie: Urządzenie nie wymaga zewnętrznego zasilania pomocniczego, gdyż jest zasilane bezpośrednio z mierzonych faz, co upraszcza okablowanie strukturalne.

FAQ

• Czy przekaźnik RM22TR33 wymaga osobnego zasilania? Nie, urządzenie jest zasilane bezpośrednio z monitorowanej sieci trójfazowej w zakresie 304-576 V AC.
• Jaki jest maksymalny prąd obciążenia styków? Przekaźnik posiada 2 styki przełączne o obciążalności 8 A.
• Co chroni przezroczysta osłona? Osłona chroni potencjometry nastawcze przed przypadkową lub celową zmianą parametrów przez osoby nieuprawnione, co zwiększa bezpieczeństwo procesowe.
• Czy urządzenie wykrywa zamianę faz? Tak, jedną z kluczowych funkcji jest kontrola kolejności faz, co zapobiega np. odwrotnym obrotom silników elektrycznych.
