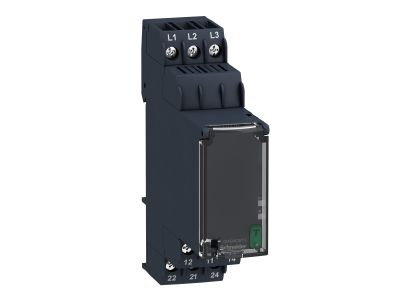

Przekaźnik kontrolny 3-fazowy 183-528VAC | RM22TG20 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontrolny Zelio Control RM22TG20 od renomowanego producenta Schneider Electric to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnego monitorowania parametrów sieci trójfazowych. Urządzenie charakteryzuje się wyjątkowo smukłą obudową o szerokości zaledwie 22,5 mm, co odpowiada standardowemu wymiarowi dwubiegunowego wyłącznika nadprądowego. Taka konstrukcja pozwala na znaczną oszczędność miejsca w rozdzielnicy i ułatwia projektowanie nowoczesnych paneli kontrolnych. Przekaźnik operuje w szerokim zakresie pomiarowym napięcia od 183 V AC do 528 V AC, co czyni go uniwersalnym rozwiązaniem dla różnorodnych systemów zasilania.

• Dwa styki przełączne (2 C/O): Wyposażenie w dwa niezależne styki przełączne pozwala na jednoczesne sterowanie obwodem wykonawczym oraz przesyłanie sygnału o błędzie do systemu nadrzędnego.
• Sygnalizacja LED: Zintegrowane diody LED na panelu przednim dostarczają natychmiastowej informacji o stanie pracy urządzenia oraz wykrytych nieprawidłowościach, co skraca czas diagnostyki.
• Zabezpieczona konfiguracja: Przezroczysta, zamykana osłona chroni nastawy przed nieautoryzowaną ingerencją osób trzecich, zapewniając ciągłość procesów technologicznych.
• Funkcja pamięci: Pozwala na zachowanie stanu błędu, co jest kluczowe przy analizie przyczyn awarii w systemach bez stałego nadzoru.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej, co jest standardem dla aparatury modułowej Schneider Electric. Urządzenie spełnia wymagania dyrektyw unijnych dotyczących niskiego napięcia oraz posiada certyfikację pozwalającą na jego bezpieczne stosowanie w instalacjach przemysłowych i budynkach użyteczności publicznej. Dzięki wysokiej jakości wykonania, przekaźnik RM22TG20 gwarantuje długotrwałą i bezawaryjną pracę nawet w wymagających warunkach środowiskowych.

Zastosowanie

Przekaźnik RM22TG20 znajduje szerokie zastosowanie wszędzie tam, gdzie ochrona odbiorników trójfazowych przed nieprawidłową kolejnością faz lub ich zanikiem jest krytyczna dla bezpieczeństwa maszyn. Jest idealnym rozwiązaniem dla:

• Automatyki przemysłowej: Systemy transportu bliskiego, maszyny pakujące oraz urządzenia w przemyśle tekstylnym.
• Gospodarki wodno-ściekowej: Ochrona pomp i wentylatorów przed pracą w niewłaściwym kierunku obrotów.
• Modernizacji (Retrofit): Dzięki wbudowanym funkcjom sterującym, doskonale nadaje się do odświeżania starszych instalacji, w których nie przewidziano sterowników PLC.
• Infrastruktury budynkowej: Zabezpieczenie wind, systemów HVAC oraz innych kluczowych urządzeń zasilanych trójfazowo.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń umieszczonym na obudowie. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, co gwarantuje stabilność połączenia elektrycznego i zapobiega przegrzewaniu się styków. Dzięki szerokości 22,5 mm, RM22TG20 można łatwo zintegrować w rzędzie z inną aparaturą modułową. Przed uruchomieniem należy upewnić się, że zakres napięcia sieciowego mieści się w granicach 183-528V AC.

FAQ

1. Czy przekaźnik RM22TG20 wymaga zewnętrznego zasilania?
Nie, urządzenie jest zasilane bezpośrednio z monitorowanego obwodu trójfazowego, co upraszcza okablowanie wewnątrz rozdzielnicy.

2. Jakie błędy wykrywa ten model?
Model RM22TG20 koncentruje się na monitorowaniu kolejności faz oraz wykrywaniu zaniku jednej lub więcej faz w sieci 3-fazowej.

3. Czy można go stosować w układach z silnikami?
Tak, jest to jedno z głównych zastosowań tego przekaźnika – chroni on silniki przed uszkodzeniem wynikającym z pracy przy braku fazy lub zmianie kierunku obrotów spowodowanej zamianą faz.
