Przekaźnik kontroli poziomu cieczy z sondą PZ-832RC montaż na szynie DIN styk 4x1NO/NC 230V | PZ-832RC F&F

Alternatywny kod produktu: PZ832RC

Opis i Kluczowe Cechy

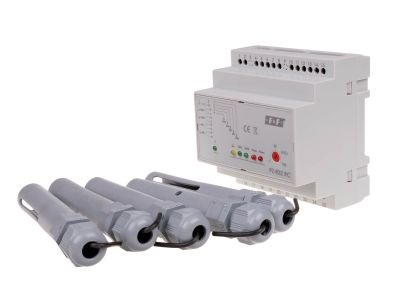

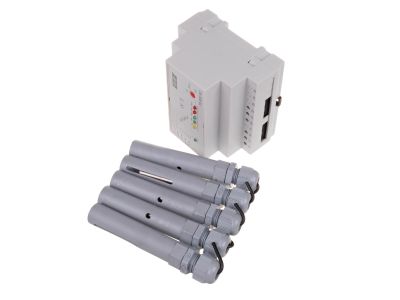

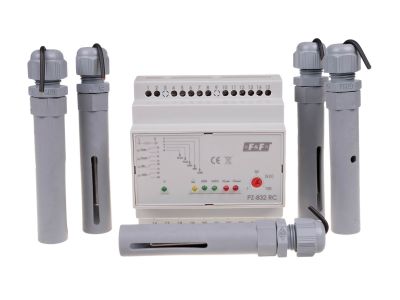

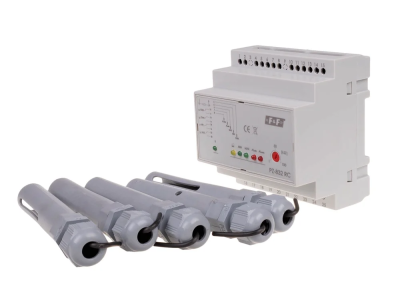

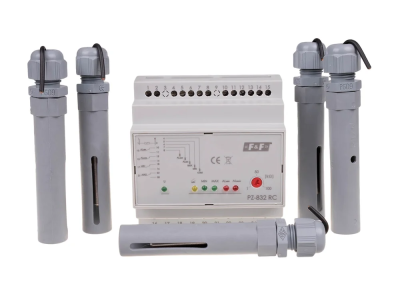

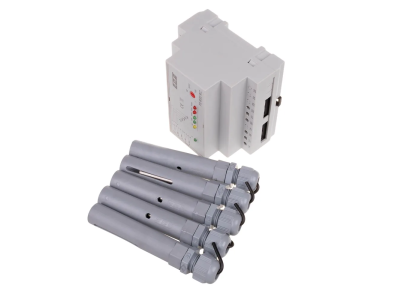

Przekaźnik kontroli poziomu cieczy PZ-832RC to urządzenie przeznaczone do detekcji obecności cieczy przewodzących prąd elektryczny. Zasilany napięciem 230 V AC, wyposażony w cztery przekaźniki wykonawcze o stykach NO/NC. Dzięki regulowanej czułości w zakresie 1÷100 kΩ oraz opóźnieniu zadziałania 1÷2 s pozwala na precyzyjną kontrolę poziomu w zbiornikach. Urządzenie montowane na szynie DIN (35 mm) w obudowie o szerokości 5 modułów (87,5 mm). W zestawie znajduje się 5 sond PZ2.

• 4 styki NO/NC z separacją galwaniczną: każdy z czterech przekaźników może pracować jako zwierny (NO) lub rozwierny (NC), co daje elastyczność w podłączaniu obwodów sygnalizacji i sterowania – separacja styków zapewnia bezpieczną pracę w różnych obwodach.
• Obciążalność styków 2×16 A i 2×8 A: dwa przekaźniki wytrzymują prąd do 16 A (np. do bezpośredniego załączania pomp), a dwa kolejne do 8 A – optymalne dopasowanie do różnych odbiorników bez ryzyka przegrzania styków.
• Regulowana czułość 1÷100 kΩ: możliwość dostosowania progu zadziałania do przewodności cieczy (np. wody czystej, ścieków, roztworów) – eliminuje fałszywe alarmy oraz nieprawidłowe sygnalizacje.
• Opóźnienie zadziałania 1÷2 s: zabezpiecza przed przypadkowymi krótkotrwałymi zmianami poziomu (fale, turbulencje), stabilizując pracę systemu kontroli.
• Montaż na szynie DIN 35 mm, IP20: kompaktowa obudowa 5 modułów ułatwia instalację w rozdzielnicach; stopień ochrony IP20 odpowiedni dla pracy w suchych pomieszczeniach (rozdzielnice elektryczne).

Zgodność z Normami

Przekaźnik PZ-832RC został zaprojektowany zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia. Szczegółowe normy dotyczące bezpieczeństwa i parametrów technicznych są dostępne w dokumentacji producenta.

Zastosowanie

Przekaźnik kontroli poziomu cieczy PZ-832RC znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna detekcja obecności przewodzących cieczy – w instalacjach wodociągowych, kanalizacyjnych, przemysłowych oraz w systemach automatyki budynkowej.

• Monitorowanie poziomu wody w zbiornikach (studnie, cysterny, baseny) – załączanie/wyłączanie pomp na podstawie sygnału z sond.
• Ochrona przed zalaniem w piwnicach, parkingach podziemnych, kotłowniach – aktywacja alarmu lub odcięcie dopływu wody.
• Sterowanie dwoma stopniami alarmowymi („suchy bieg”, „przelew”) – dzięki dwustanowej pracy i oddzielnym przekaźnikom sygnalizacyjnym (AL).
• Automatyka przepompowni ścieków – detekcja poziomu cieczy w studzienkach i włączanie pomp zatapialnych.

Wskazówki Montażowe

Montaż przekaźnika PZ-832RC może być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju do 4 mm². Moment dokręcający śrub wynosi 0,5 Nm – należy go przestrzegać, aby zapewnić pewny styk i uniknąć uszkodzenia zacisków. Przekrój przewodów dobierz do prądu obciążenia (co najmniej 1,5 mm² dla 16 A, 1 mm² dla 8 A). Po zmontowaniu systemu sprawdź poprawność działania zgodnie z instrukcją producenta.

FAQ

• Jak ustawić czułość przekaźnika PZ-832RC? Czułość reguluje się potencjometrem wewnątrz obudowy w zakresie 1÷100 kΩ. Dla cieczy dobrze przewodzących (np. woda z kranu) ustaw wartość bliższą 1 kΩ, dla słabo przewodzących (np. woda destylowana) wyższe wartości. Najlepiej dostroić czułość podczas napełniania zbiornika do żądanego poziomu.
• Jaki jest stopień ochrony IP urządzenia? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm (np. palce) – nie ma ochrony przed wilgocią. Urządzenie przeznaczone jest do montażu w suchych rozdzielnicach wewnątrz budynków.
• Czy styki przekaźnika są przełączne? Tak, każdy z czterech styków jest przełączny (NO/NC) dzięki konfiguracji 4 × NO/NC. Oznacza to, że dla każdego przekaźnika można wykorzystać zarówno styk zwierny (normalnie otwarty), jak i rozwierny (normalnie zamknięty), w zależności od potrzeb instalacji.
