Przekaźnik kontroli poziomu cieczy dwu stanowy z regulacją czułości PZ-829RC DIN styk 2x1NO/NC 230V | PZ-829RC F&F

Opis i Kluczowe Cechy

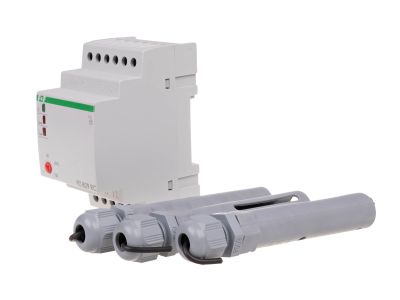

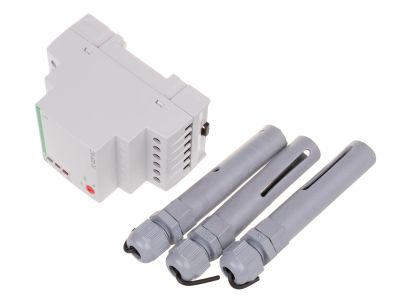

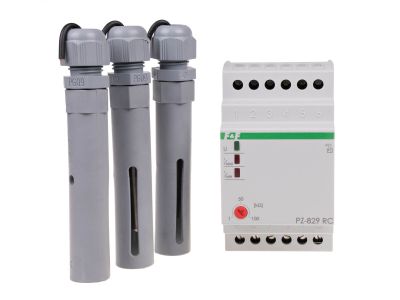

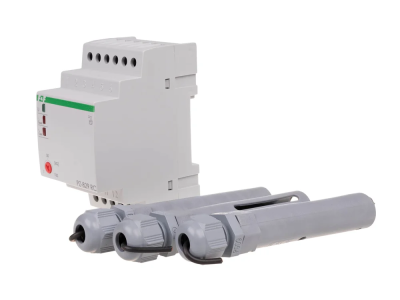

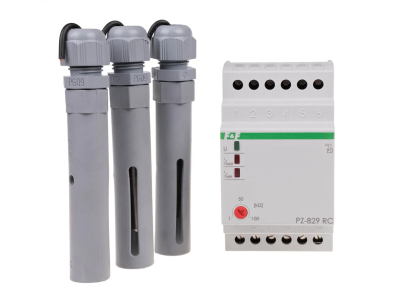

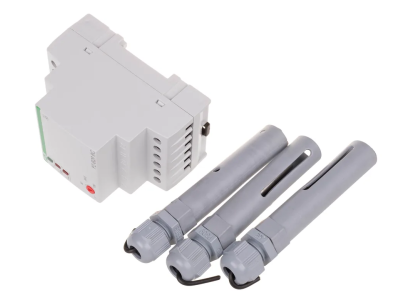

Przekaźnik PZ-829RC marki F&F to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego monitorowania i utrzymywania stanów minimum oraz maksimum cieczy przewodzących prąd elektryczny. Urządzenie pracuje w trybie dwustanowym, co pozwala na pełną automatyzację procesów napełniania lub opróżniania zbiorników. Wyposażone w dwa niezależne elementy wykonawcze w postaci przekaźników o maksymalnym prądzie obciążenia wynoszącym 2 × 16 A, urządzenie gwarantuje niezawodne sterowanie pompami, elektrozaworami czy systemami alarmowymi bez konieczności stosowania dodatkowych styczników w przypadku mniejszych odbiorników.

• Regulacja czułości: Możliwość nastawy w zakresie od 1 do 100 kΩ pozwala na dostosowanie urządzenia do różnego rodzaju cieczy o zmiennej przewodności.
• Bezpieczeństwo: Zaciski sond są galwanicznie odseparowane od sieci zasilającej 230 V AC za pomocą wbudowanego transformatora, co zapewnia bezpieczeństwo użytkowania i ochronę przed porażeniem.
• Niskie napięcie pomiarowe: Wyjścia pomiarowe pracują pod bezpiecznym napięciem 6 V, co minimalizuje zjawisko elektrolizy na sondach.
• Konfiguracja styków: Dwa styki przełączne (2 × NO/NC) oferują szerokie możliwości integracji z systemami automatyki budynkowej i przemysłowej.
• Opóźnienie przełączenia: Wbudowana zwłoka czasowa (1÷2 s dla punktu MIN oraz do 5 s dla punktu MAX) zapobiega niepożądanym przełączeniom styków przy falowaniu lustra cieczy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Separacja galwaniczna obwodów pomiarowych od sieci zasilającej podnosi standard bezpieczeństwa instalacji, a stopień ochrony IP20 definiuje przeznaczenie urządzenia do montażu wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Przekaźnik PZ-829RC znajduje szerokie zastosowanie w profesjonalnych instalacjach wodno-kanalizacyjnych oraz przemysłowych. Jest idealnym rozwiązaniem do:

• Automatycznego sterowania pracą pomp w układach hydroforowych.
• Zabezpieczania zbiorników przed przepełnieniem lub suchobiegiem pompy.
• Monitorowania poziomu wód deszczowych w zbiornikach retencyjnych.
• Kontroli procesów technologicznych w przemyśle chemicznym i spożywczym (dla cieczy przewodzących).
• Systemów nawadniania w rolnictwie i ogrodnictwie.

Wskazówki Montażowe

Urządzenie przeznaczone jest do montażu na standardowej szynie DIN (TH-35), zajmując szerokość 3 modułów (52,5 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze: Zastosowanie zacisków śrubowych o przekroju do 4,0 mm² pozwala na pewne mocowanie przewodów zasilających i sterujących.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,5 Nm, co zapobiega uszkodzeniu zacisków przy zachowaniu optymalnego styku elektrycznego.
• Sondy: Urządzenie współpracuje z trzema sondami typu PZ2 (sonda wspólna, sonda minimum, sonda maksimum).
• Warunki pracy: Przekaźnik może pracować w szerokim zakresie temperatur od -25°C do +50°C, co umożliwia jego montaż w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

Czy przekaźnik PZ-829RC może współpracować z wodą destylowaną?
Woda destylowana ma bardzo niską przewodność elektryczną. Ze względu na zakres regulacji czułości do 100 kΩ, zaleca się sprawdzenie parametrów cieczy przed montażem, gdyż czysta woda destylowana może nie zostać wykryta przez sondy konduktometryczne.

Jakie jest zużycie energii przez to urządzenie?
Urządzenie jest wysoce energooszczędne – pobór mocy wynosi zaledwie 1,1 W, co czyni je ekonomicznym rozwiązaniem w systemach pracujących w trybie ciągłym.

Czy sondy są dołączone do zestawu?
Zgodnie ze specyfikacją techniczną, przekaźnik jest przystosowany do współpracy z sondami typu PZ2. Należy upewnić się, czy zestaw zawiera sondy, czy wymagają one osobnego zamówienia w zależności od potrzebnej długości przewodów.
