Przekaźnik kontroli poziomu cieczy dwu stanowy z regulacją czułości PZ-829RC-B DIN styk 2x1NO/NC230V | PZ-829RC-B F&F

Alternatywny kod produktu: PZ-829 RC B

Opis i Kluczowe Cechy

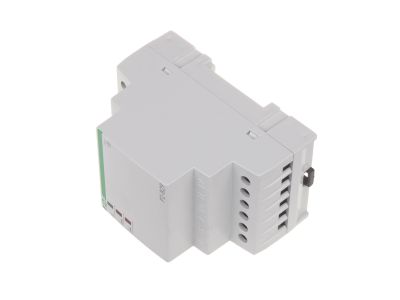

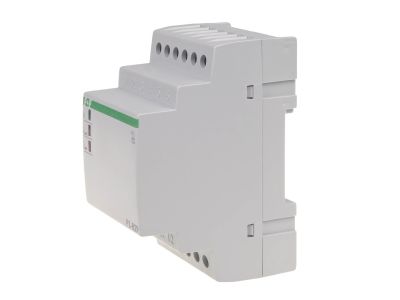

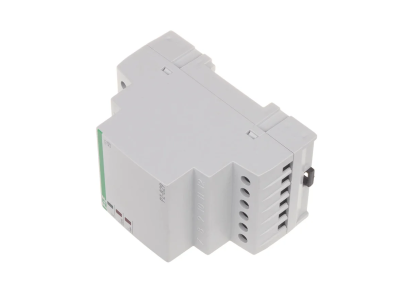

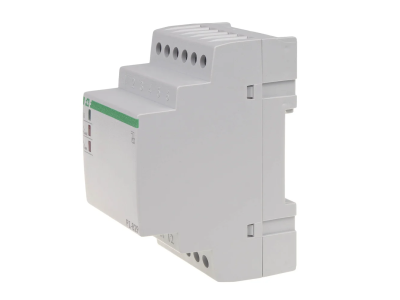

Przekaźnik kontroli poziomu cieczy PZ-829RC-B to dwustanowe urządzenie przeznaczone do wykrywania obecności płynów przewodzących prąd elektryczny. Wyposażony w regulację czułości sond, pracuje przy napięciu zasilania 230 V~ i oferuje dwa zestawy styków o prądzie znamionowym 2×16 A, co pozwala na bezpieczne przełączanie obciążeń nawet w wymagających aplikacjach. Montowany na szynie TH-35, w komplecie z trzema sondami PZ2, stanowi gotowe rozwiązanie do monitorowania poziomu cieczy.

• Regulacja czułości sond: umożliwia dostosowanie progu wykrywania do przewodności konkretnej cieczy, co zwiększa niezawodność działania w różnych warunkach.
• 2×16 A obciążalność styków: każdy z dwóch zestawów (NO/NC) może przełączać prąd do 16 A, zapewniając bezpieczną pracę z pompami, zaworami i sygnalizacją.
• Napięcie zasilania 230 V~: standardowe napięcie sieciowe ułatwia integrację z istniejącymi instalacjami elektrycznymi bez konieczności stosowania dodatkowych zasilaczy.
• Montaż na szynie TH-35: szybki i pewny montaż w rozdzielnicach modułowych, oszczędność miejsca i łatwość serwisowania.
• Komplet 3 sond PZ2: przekaźnik dostarczany jest wraz z trzema sondami, co umożliwia natychmiastowe uruchomienie systemu detekcji poziomu cieczy.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm branżowych. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do montażu w budynkach mieszkalnych, komercyjnych i przemysłowych.

Zastosowanie

Przekaźnik PZ-829RC-B dedykowany jest do systemów kontroli poziomu cieczy, w których konieczne jest niezawodne wykrywanie obecności płynów przewodzących prąd. Sprawdza się zarówno w instalacjach alarmowych, jak i w automatyce procesowej.

• Systemy wczesnego ostrzegania przed zalaniem – detekcja wody w piwnicach, kotłowniach, magazynach.
• Sterowanie pompami zatapialnymi i odwadniającymi w oparciu o poziom cieczy.
• Kontrola poziomu w zbiornikach przemysłowych, oczyszczalniach ścieków i instalacjach wodociągowych.
• Integracja z systemami automatyki budynkowej (BMS) oraz sygnalizacją alarmową przy użyciu styków NO/NC.

Wskazówki Montażowe

Montaż i uruchomienie przekaźnika powinny być wykonane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuje się na szynie TH-35 (DIN) wewnątrz rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do rzeczywistego obciążenia, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację i unikać montażu w miejscach narażonych na bezpośrednie działanie wilgoci.

FAQ

• Jak działa regulacja czułości w przekaźniku PZ-829RC-B? Za pomocą potencjometru na obudowie można ustawić próg rezystancji, przy którym przekaźnik zmieni stan. Pozwala to dostosować czułość do przewodności właściwej kontrolowanej cieczy (np. woda czysta vs woda zanieczyszczona).
• Czy przekaźnik można stosować z innymi sondami niż dołączone w zestawie? Przekaźnik zaprojektowano do współpracy z sondami PZ2, które są zalecane. Możliwość użycia innych sond przewodzących należy każdorazowo sprawdzić z producentem – kluczowa jest kompatybilność elektryczna i mechaniczna.
• Jaka jest obciążalność styków w zależności od trybu pracy? Każdy styk (zarówno zwierny NO jak i rozwierny NC) może przenosić prąd znamionowy do 16 A przy napięciu 230 V~. Maksymalne obciążenie dotyczy obwodów rezystancyjnych; dla obciążeń indukcyjnych i silnikowych zaleca się zastosowanie odpowiednich zabezpieczeń.
