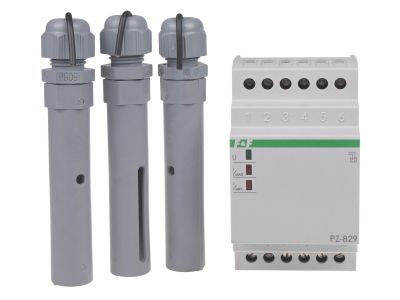

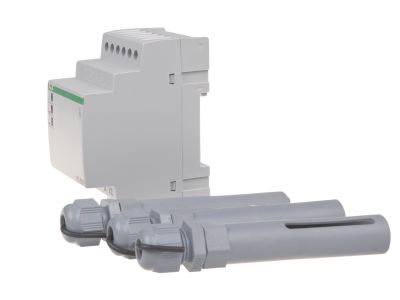

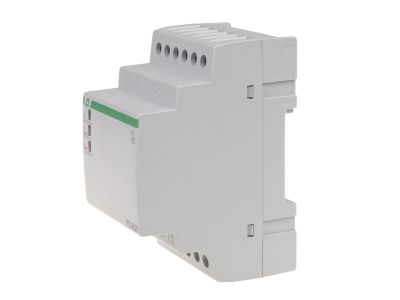

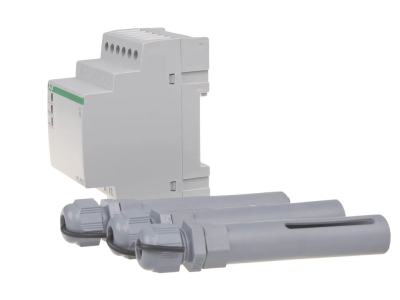

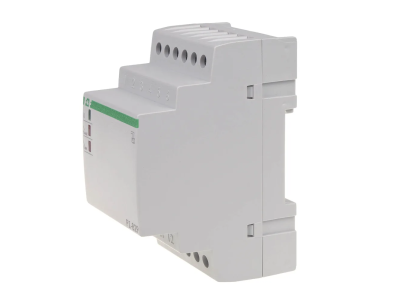

Przekaźnik kontroli poziomu cieczy dwu stanowy PZ-829 montaz na szynie DIN styk 2x1NO/NC 230V | PZ-829 F&F

Opis i Kluczowe Cechy

Przekaźnik kontroli poziomu cieczy PZ-829 marki F&F to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego monitorowania obecności cieczy przewodzących prąd elektryczny. Urządzenie pracuje w trybie dwustanowym, co pozwala na skuteczne utrzymywanie poziomu medium w ściśle określonym zakresie między punktem minimum a maksimum. Wyposażony w dwa niezależne elementy wykonawcze w postaci przekaźników o maksymalnym prądzie obciążenia wynoszącym 2 × 16 A, zapewnia wysoką zdolność łączeniową, umożliwiając bezpośrednie sterowanie pompami lub elektrozaworami bez konieczności stosowania dodatkowych styczników w mniejszych układach.

• Bezpieczeństwo i separacja: Zaciski sond pomiarowych są w pełni odseparowane od sieci zasilającej 230 V AC za pomocą wbudowanego transformatora, co gwarantuje bezpieczeństwo użytkowania i ochronę przed porażeniem.
• Napięcie pomiarowe: Wyjścia pomiarowe pracują na bezpiecznym napięciu 6 V, co minimalizuje ryzyko elektrolizy i zwiększa żywotność sond.
• Konfiguracja styków: Urządzenie posiada dwa styki przełączne (2 × NO/NC), co daje dużą elastyczność w projektowaniu układów automatyki i sygnalizacji.
• Precyzyjna zwłoka czasowa: Opóźnienie przełączenia styku dla punktu MIN (1÷2 s) oraz dla punktu MAX (maks. 5 s) zapobiega niepożądanym załączeniom przy falowaniu powierzchni cieczy.
• Efektywność energetyczna: Pobór mocy na poziomie zaledwie 1,1 W sprawia, że urządzenie jest ekonomiczne w ciągłej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do montażu wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Zastosowanie separacji galwanicznej między obwodem pomiarowym a zasilaniem jest kluczowym elementem spełniającym wymogi bezpieczeństwa dla instalacji pracujących w środowisku wilgotnym.

Zastosowanie

Przekaźnik PZ-829 znajduje szerokie zastosowanie w profesjonalnych instalacjach wodno-kanalizacyjnych oraz przemysłowych. Jest idealnym rozwiązaniem do:

• Automatycznego napełniania zbiorników retencyjnych i wież ciśnień.
• Zabezpieczania zbiorników przed przepełnieniem (funkcja MAX).
• Ochrony pomp przed suchobiegiem poprzez monitorowanie poziomu minimalnego (funkcja MIN).
• Sterowania procesami technologicznymi w zakładach produkcyjnych, gdzie wymagana jest kontrola poziomu cieczy przewodzących (np. woda wodociągowa, ścieki, roztwory wodne).

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm i zajmuje szerokość 3 modułów (52,5 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze elektryczne: Należy stosować przewody o przekroju do 4,0 mm², co zapewnia stabilne połączenie i niską rezystancję styku.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z momentem 0,5 Nm, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu pewnego docisku mechanicznego.
• Sondy pomiarowe: Urządzenie współpracuje z trzema sondami typu PZ2. Należy je rozmieścić w zbiorniku tak, aby wyznaczały pożądane poziomy załączenia i wyłączenia.
• Warunki pracy: Przekaźnik może pracować w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na jego montaż w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

1. Czy przekaźnik PZ-829 może współpracować z wodą destylowaną?
Nie, urządzenie wymaga cieczy przewodzącej prąd elektryczny. Woda destylowana jest izolatorem, co uniemożliwi przepływ prądu pomiarowego między sondami.

2. Czy sondy PZ2 są dołączone do zestawu?
Zgodnie ze specyfikacją techniczną, przekaźnik jest przystosowany do współpracy z 3 sondami typu PZ2, które należy dobrać odpowiednio do głębokości zbiornika.

3. Czy można regulować czułość urządzenia?
Model PZ-829 posiada fabrycznie ustawioną, stałą nastawę czułości, co upraszcza proces instalacji i eliminuje konieczność kalibracji w standardowych warunkach pracy.
