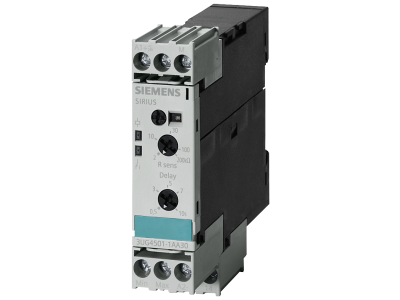

Przekaźnik kontroli poziomu cieczy, analogowy, 2-200kOHM, 24VAC/DC, 50-60Hz, LED, żółto-zielony | 3UG4501-1AA30 Siemens

Alternatywny kod produktu: 3UG45011AA30

Opis i Kluczowe Cechy

Przekaźnik kontroli poziomu cieczy Siemens 3UG4501-1AA30 to analogowy element sterujący przeznaczony do monitorowania przewodności cieczy w instalacjach przemysłowych i budynkowych. Urządzenie pracuje z zakresem rezystancji sond od 2 do 200 kΩ, co umożliwia precyzyjną detekcję poziomu dla różnych typów cieczy. Zasilany napięciem 24 V AC/DC (50-60 Hz), zapewnia bezpieczną i uniwersalną integrację z systemami automatyki. Dioda sygnalizacyjna żółto-zielona wskazuje aktualny stan pracy.

• Zakres rezystancji sond 2-200 kΩ: Pozwala na wykrywanie poziomu cieczy o zróżnicowanej przewodności – od wody demineralizowanej po roztwory przewodzące, bez konieczności stosowania dodatkowych przetworników.
• Zasilanie 24 V AC/DC, 50-60 Hz: Niskie napięcie zwiększa bezpieczeństwo obsługi i ułatwia podłączenie do typowych zasilaczy lub szyny napięcia stałego w szafach sterowniczych.
• Sygnalizacja LED żółto-zielona: Natychmiastowa wizualna informacja o stanie przekaźnika (np. suchy bieg, osiągnięty poziom) bez konieczności otwierania obudowy.
• Praca analogowa z regulacją progu: Umożliwia płynne dostosowanie czułości do konkretnych warunków – minimalizuje ryzyko fałszywych sygnałów przy zmianach przewodności cieczy.
• Uniwersalna częstotliwość 50-60 Hz: Przystosowany do sieci zarówno europejskiej (50 Hz), jak i pozaeuropejskiej (60 Hz) – jedna wersja produktu do różnych lokalizacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi standardami dla aparatury kontrolno-pomiarowej w instalacjach przemysłowych. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta.

Zastosowanie

Przekaźnik 3UG4501-1AA30 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna kontrola poziomu cieczy przewodzących. Idealny do układów automatyki i zabezpieczeń.

• Sterowanie pracą pomp w zbiornikach retencyjnych, studzienkach odwadniających i przepompowniach ścieków.
• Monitorowanie poziomu w stacjach uzdatniania wody, kotłowniach oraz instalacjach chłodniczych.
• Zabezpieczenie przed suchobiegiem w układach zasilania wodą – eliminacja ryzyka uszkodzenia pomp.
• Integracja z systemami PLC i nadzorem BMS – sygnał wyjściowy do dalszego przetwarzania w automatyce budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przewody podłączeniowe dobrać do obciążenia styków przekaźnika (jeśli dotyczy) oraz do przekroju wynikającego z norm. Momenty dokręcania śrub zaciskowych oraz zalecany przekrój przewodów – według dokumentacji technicznej dołączonej do produktu. Należy zapewnić odpowiednią szczelinę izolacyjną oraz ochronę przed wilgocią w miejscu montażu.

FAQ

• Jakie napięcie zasilania jest wymagane? Przekaźnik pracuje przy napięciu 24 V AC/DC, 50-60 Hz. Należy podłączyć zasilanie zgodnie z oznaczeniami na obudowie.
• Jaki jest zakres rezystancji sond? Zakres regulacji wynosi od 2 kΩ do 200 kΩ. Pozwala to na dostosowanie czułości do różnych rodzajów cieczy – od silnie przewodzących po słabo przewodzące.
• Czy urządzenie posiada sygnalizację LED? Tak, przekaźnik wyposażony jest w żółto-zieloną diodę sygnalizacyjną. Kolor świecenia informuje o stanie pracy (np. załączony/wyłączony, osiągnięty poziom). Szczegółowe znaczenie znajduje się w instrukcji producenta.
