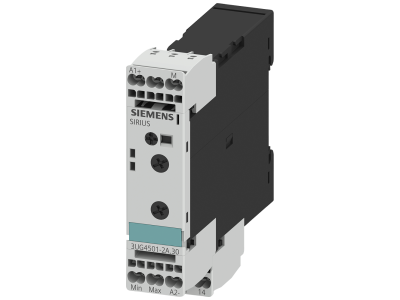

Przekaźnik kontroli poziomu cieczy ANALOG MONITORING RELAY | 3UG4501-2AW30 Siemens

Alternatywny kod produktu: 3UG45012AW30

Opis i Kluczowe Cechy

Przekaźnik kontroli poziomu cieczy Siemens SIRIUS 3UG4501-2AW30 (ANALOG MONITORING RELAY) przeznaczony jest do monitorowania poziomu cieczy przewodzących. Dzięki analogowej regulacji czułości oraz możliwości wyboru funkcji dopływu lub wylotu urządzenie elastycznie dopasowuje się do wymagań instalacji. Zastosowanie zdejmowanych zacisków umożliwia szybką wymianę bez konieczności ponownego okablowania. Urządzenie posiada szeroki zakres napięcia zasilania, co pozwala na stosowanie na całym świecie.

• Analogowa regulacja czułości: Umożliwia precyzyjne dopasowanie do różnych rodzajów cieczy przewodzących, zapewniając niezawodne wykrywanie przelewu, pracy na sucho lub wycieku.
• Regulowany czas opóźnienia wyłączania: Kompensuje ruchy falowania na powierzchni cieczy, eliminując fałszywe sygnały i zwiększając stabilność pracy.
• Wybór funkcji dopływu lub wylotu: Pozwala dostosować działanie przekaźnika do charakteru instalacji – napełnianie, opróżnianie lub ochrona przed wyciekiem.
• Zdejmowane zaciski (technika przyłączy śrubowych lub sprężynowych): Ułatwiają wymianę urządzenia bez ingerencji w okablowanie, skracając czas przestoju i upraszczając serwis.
• Szeroki zakres napięcia zasilania: Umożliwia pracę w różnych sieciach energetycznych na całym świecie, bez konieczności stosowania dodatkowych zasilaczy.

Zgodność z Normami

Przekaźnik SIRIUS 3UG4501-2AW30 spełnia wymagania międzynarodowych certyfikatów oraz norm europejskich. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Dzięki temu może być stosowany w instalacjach przemysłowych i budynkowych w wielu krajach.

Zastosowanie

Przekaźnik kontroli poziomu cieczy sprawdza się w systemach monitorowania i sterowania poziomem cieczy przewodzących. Jest uniwersalnym rozwiązaniem do ochrony zbiorników i rurociągów.

• Ochrona przed przelewem w zbiornikach magazynowych i procesowych – przekaźnik wyłącza pompę po osiągnięciu maksymalnego poziomu.
• Ochrona przed pracą na sucho – zapobiega uszkodzeniu pomp przy braku cieczy, wyłączając je w odpowiednim momencie.
• Wykrywanie wycieków w instalacjach wodnych, kanalizacyjnych lub przemysłowych – sygnalizacja przekroczenia progów.
• Sterowanie napełnianiem i opróżnianiem zbiorników w automatyce budynkowej i procesowej, z możliwością kompensacji falowania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Dokręcaj zaciski zgodnie z dokumentacją producenta. Przekrój przewodów dobierz odpowiednio do prądu obciążenia i długości linii. W przypadku przyłączy sprężynowych nie wymagają one ponownego dokręcania – są odporne na wibracje. Pamiętaj o zastosowaniu odpowiedniego zabezpieczenia przed przeciążeniami w obwodzie sterowania.

FAQ

• Czy przekaźnik może współpracować z innymi czujnikami niż elektrody poziomu? Tak, urządzenie umożliwia podłączenie innych czujników rezystancyjnych, np. fotorezystorów, czujników temperatury lub przetworników przemieszczenia na bazie rezystorów.
• Jakie rodzaje przyłączy są dostępne? Przekaźnik dostępny jest w wersji z przyłączami śrubowymi oraz sprężynowymi (push-in). Wersja sprężynowa zapewnia szybki, bezobsługowy montaż i odporność na wibracje.
• Czy można wymienić przekaźnik bez przepinania przewodów? Tak, dzięki zdejmowanym zaciskom wymiana urządzenia nie wymaga ponownego okablowania – wystarczy odłączyć stare i wpiąć nowe.
