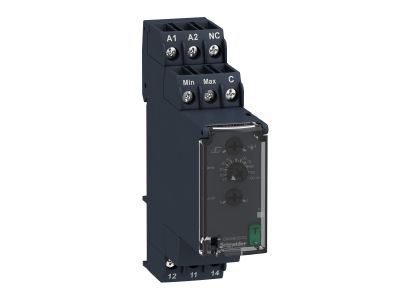

Przekaźnik kontroli poziomu 5-100kOhm 24-240V AC/DC Zelio Control | RM22LG11MR Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontroli poziomu Schneider Electric z serii Zelio Control, model RM22LG11MR, to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnego monitorowania poziomu cieczy przewodzących. Urządzenie charakteryzuje się wyjątkowo smukłą obudową o szerokości zaledwie 22,5 mm, co odpowiada standardowej szerokości dwubiegunowego wyłącznika nadprądowego. Taka konstrukcja pozwala na znaczną oszczędność miejsca w szafach sterowniczych i ułatwia projektowanie gęsto upakowanych paneli kontrolnych.

• Szeroki zakres czułości: Możliwość regulacji rezystancji w zakresie od 5 kOhm do 100 kOhm pozwala na dostosowanie urządzenia do różnych rodzajów cieczy.
• Uniwersalne zasilanie: Przekaźnik pracuje w szerokim zakresie napięcia od 24 V do 240 V AC/DC, co eliminuje konieczność stosowania oddzielnych wersji dla różnych standardów zasilania.
• Zestyk SPDT: Wyposażenie w jeden zestyk przełączny (Single Pole Double Throw) o obciążalności 8 A przy napięciu do 240 V pozwala na bezpośrednie sterowanie elementami wykonawczymi, takimi jak styczniki pomp czy elektrozawory.
• Funkcja pamięci: Zintegrowana funkcja pamięci pozwala na zachowanie stanu błędu, co jest kluczowe w procesach wymagających interwencji operatora po wystąpieniu anomalii.
• Bezpieczeństwo ustawień: Przezroczysta, zamykana pokrywa na przednim panelu chroni nastawy przed nieautoryzowaną ingerencją osób trzecich.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej, co jest standardem dla marki Schneider Electric. Urządzenie spełnia wymagania dla aparatury modułowej montowanej w przemysłowych i budowlanych rozdzielnicach elektrycznych. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, przekaźnik zapewnia długotrwałą i bezawaryjną pracę w trudnych warunkach środowiskowych, typowych dla sektora wodno-kanalizacyjnego oraz przemysłu ciężkiego.

Zastosowanie

Przekaźnik RM22LG11MR znajduje szerokie zastosowanie w systemach automatyki, gdzie wymagana jest niezawodna kontrola poziomu bez konieczności stosowania skomplikowanych sterowników PLC. Jest idealnym rozwiązaniem dla:

• Gospodarki wodno-ściekowej: Kontrola napełniania i opróżniania zbiorników, ochrona pomp przed suchobiegiem.
• Przemysłu tekstylnego i chemicznego: Monitorowanie poziomu odczynników i cieczy procesowych w maszynach.
• Systemów pakowania: Nadzór nad dozownikami płynów.
• Modernizacji (Retrofit): Doskonały wybór przy odnawianiu starszych instalacji, gdzie wymagane jest dodanie inteligentnego monitoringu przy minimalnej ingerencji w istniejące okablowanie.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Podłączenie sond: Sondy rezystancyjne należy połączyć z odpowiednimi zaciskami, dbając o czystość połączeń w celu uniknięcia błędnych odczytów rezystancji.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Sygnalizacja LED: Zintegrowana dioda LED statusu pozwala na szybką diagnostykę poprawności zasilania oraz stanu wyjścia przekaźnikowego podczas uruchomienia.

FAQ

1. Czy przekaźnik może współpracować z dowolnymi sondami?
Tak, urządzenie współpracuje ze standardowymi sondami rezystancyjnymi, o ile ich charakterystyka mieści się w zakresie nastawy od 5 do 100 kOhm.

2. Czy urządzenie wymaga osobnego zasilacza 24V?
Nie jest to konieczne, ponieważ przekaźnik posiada uniwersalne wejście zasilające akceptujące zarówno napięcie stałe (DC), jak i zmienne (AC) w zakresie 24-240V.

3. Jaką funkcję pełni przezroczysta osłona?
Osłona chroni potencjometry nastawcze przed przypadkową zmianą parametrów przez osoby nieuprawnione oraz przed kurzem, co zwiększa niezawodność systemu w warunkach przemysłowych.
