Przekaźnik kontroli poziomu, 250 Ohm-1 MOhm | RM22LA32MR Schneider Electric

Opis i Kluczowe Cechy

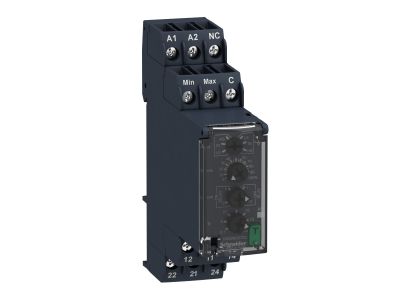

Przekaźnik kontroli poziomu Schneider Electric RM22LA32MR z serii Zelio RM22-LA przeznaczony jest do monitorowania poziomu cieczy w sieciach trójfazowych. Dzięki detekcji rezystancyjnej w zakresie od 250 Ω do 1 MΩ oraz dwóm zestykom przełącznym DPDT o obciążalności 8 A przy napięciu 24–240 V AC umożliwia niezawodne sterowanie pompami i zaworami. Szerokość modułu wynosząca zaledwie 22,5 mm ułatwia zabudowę w standardowych rozdzielnicach na szynie DIN.

• Zakres detekcji rezystancyjnej 250 Ω – 1 MΩ: Umożliwia precyzyjne wykrywanie poziomu cieczy przewodzących prąd, co pozwala uniknąć pracy na sucho lub przepełnienia zbiornika.
• 2 styki przełączne DPDT 8 A / 24–240 V AC: Zapewniają separację galwaniczną obwodów sterowania i wykonawczych, co zwiększa bezpieczeństwo instalacji.
• Szerokość modułu 22,5 mm: Smukła obudowa oszczędza miejsce w rozdzielnicy, ułatwiając rozbudowę i modernizację paneli sterowniczych.
• Wbudowana dioda LED statusu: Wizualizacja stanu pracy przekaźnika ułatwia szybką diagnostykę i lokalizację ewentualnych usterek.
• Przezroczysta, zamykana pokrywa: Chroni przed przypadkową zmianą ustawień, zwiększając bezpieczeństwo i spokój personelu utrzymania ruchu.

Zgodność z Normami

Przekaźnik kontroli poziomu RM22LA32MR spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej, co gwarantuje niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki uniwersalnemu zakresowi detekcji rezystancyjnej i wytrzymałym stykom, przekaźnik RM22LA32MR znajduje zastosowanie w wielu systemach automatyki budynkowej i przemysłowej.

• Sterowanie pompami odwadniającymi i studziennymi w oparciu o poziom cieczy.
• Ochrona przed suchobiegiem w zbiornikach wody użytkowej i przemysłowej.
• Monitorowanie poziomu w zbiornikach retencyjnych i przepompowniach ścieków.
• Zastosowanie w modernizowanych instalacjach bez konieczności stosowania sterownika PLC – prosta logika przekaźnikowa.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika RM22LA32MR może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami do prądu obciążenia 8 A. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta. Przed uruchomieniem należy sprawdzić poprawność podłączenia sond rezystancyjnych i ustawień zakresu.

FAQ

• Jaką funkcję pełni dioda LED na obudowie? Dioda LED wskazuje stan pracy przekaźnika – świecenie oznacza załączenie cewki (stan aktywny), co ułatwia szybką wizualną kontrolę działania układu.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP w dostarczonej dokumentacji. Standardowo przekaźniki modułowe do montażu w rozdzielnicach mają stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem, ale wymagają osłony przed wilgocią i kurzem. Szczegółowe dane należy sprawdzić w karcie katalogowej.
• Czy przekaźnik ma pamięć stanu po zaniku napięcia? Tak, model RM22LA32MR wyposażony jest w funkcję pamięci, która zapamiętuje ostatni stan pracy (np. poziom alarmowy) po zaniku i powrocie napięcia zasilającego.
