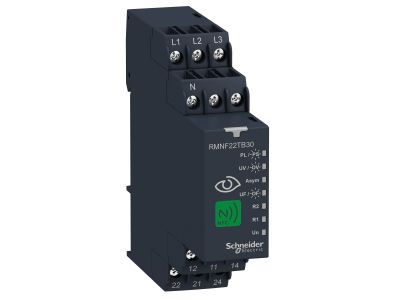

PRZEKAŹNIK KONTROLI NFC 3-FAZY | RMNF22TB30 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontroli NFC 3-fazowy RMNF22TB30 to zaawansowane urządzenie monitorujące sieci trójfazowe zintegrowane z technologią NFC. Przeznaczony do detekcji zaniku fazy, kolejności faz, asymetrii, podnapięcia, przepięcia, podczęstotliwości i nadczęstotliwości, wyposażony w 2 wyjścia przekaźnikowe z indywidualną konfiguracją. Funkcje te są monitorowane i konfigurowane za pomocą aplikacji Harmony NFC App, co umożliwia tworzenie złożonych algorytmów logicznych (AND, OR, NOT).

• Monitorowanie 7 parametrów sieci 3-fazowej: Zapewnia kompleksową ochronę instalacji – od wykrywania zaniku fazy po nadnapięcie i asymetrię – minimalizując ryzyko awarii i uszkodzeń urządzeń.
• Interfejs NFC z aplikacją mobilną: Umożliwia cyfrową konfigurację, diagnostykę i analizę parametrów sieci bezpośrednio z poziomu smartfona – eliminuje konieczność stosowania dodatkowych narzędzi pomiarowych.
• Dwa niezależne wyjścia przekaźnikowe: Pozwalają na elastyczne sterowanie alarmami lub odłączaniem zasilania w przypadku wykrycia nieprawidłowości w sieci, z możliwością indywidualnego programowania każdego wyjścia.
• Regulowane opóźnienie czasowe 0–60 min: Dostosowanie czasu reakcji na zdarzenia krytyczne, co zapobiega fałszywym alarmom i dostosowuje działanie do specyfiki instalacji.
• Stopnie ochrony IP20/IP40: IP20 dla zacisków (ochrona przed dotykiem), IP40 dla obudowy i panelu przedniego (ochrona przed pyłem i przypadkowym uszkodzeniem mechanicznym).

Zgodność z Normami

Przekaźnik spełnia wymagania normy EN/IEC 60255-1 dotyczącej urządzeń pomiarowych i ochronnych w instalacjach elektrycznych. Posiada certyfekaty międzynarodowe, w tym CE, UL, CSA, CCC, EAC i RCM, co potwierdza jego zgodność z globalnymi standardami bezpieczeństwa.

Zastosowanie

Przekaźnik RMNF22TB30 przeznaczony jest do monitorowania parametrów sieci trójfazowych w instalacjach przemysłowych, budynkowych oraz energetycznych, gdzie wymagana jest wysoka niezawodność i szybka reakcja na zakłócenia.

• Monitorowanie sieci zasilających w zakładach produkcyjnych, serwerowniach i centrach danych.
• Ochrona silników trójfazowych i napędów przemysłowych przed skutkami zaniku/nadnapięcia lub asymetrii faz.
• Zastosowanie w systemach automatyki budynkowej do kontroli jakości zasilania układów krytycznych (np. pompy, wentylatory, systemy przeciwpożarowe).
• Diagnostyka i prewencyjne utrzymanie ruchu – identyfikacja wczesnych symptomów awarii na podstawie danych z aplikacji mobilnej.

Wskazówki Montażowe

Montaż należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie powinno być instalowane w szafie sterowniczej lub rozdzielnicy, z uwzględnieniem przestrzeni montażowej (22,5 mm szerokości). Podłączenie przewodów należy wykonać przy odłączonym napięciu, zachowując wymiarowanie zacisków i moment dokręcania zgodnie z dokumentacją techniczną. Przed uruchomieniem przeprowadzić testy funkcjonalne przy użyciu aplikacji NFC, weryfikując poprawność pomiarów i reakcji na alarmy.

FAQ

• Czy przekaźnik wymaga dodatkowego zasilania? Tak, urządzenie wymaga zasilania napięciem pomocniczym (szczegóły w dokumentacji technicznej) dla prawidłowego działania układów pomiarowych i komunikacji NFC.
• Jaki jest zakres napięć wejściowych do monitorowania? Zasieg monitorowanych napięć trójfazowych nie został określony w danych produktu – sprawdź etykietę na urządzeniu lub kartę katalogową.
• Czy aplikacja Harmony NFC App jest bezpłatna? Tak, aplikacja jest dostępna bezpłatnie w oficjalnych sklepach App Store i Google Play, jednak wymaga urządzenia z obsługą NFC do komunikacji z przekaźnikiem.
