Przekaźnik kontroli izolacji w trójfazowych sieciach AC, do 500V AC | 5TT3470 Siemens

Alternatywny kod produktu: 5TT3470

Opis i Kluczowe Cechy

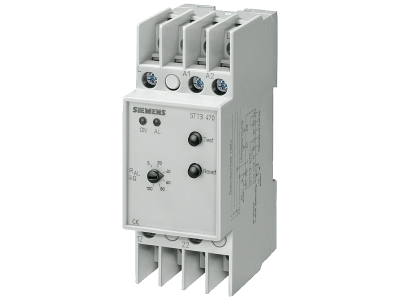

Przekaźnik kontroli izolacji oznaczony symbolem 5TT3470 przeznaczony jest do ciągłego nadzoru stanu izolacji w trójfazowych sieciach prądu przemiennego o napięciu do 500 V AC. Dzięki stałemu monitorowaniu rezystancji izolacji urządzenie umożliwia wczesne wykrycie jej pogorszenia, co zapobiega poważnym awariom i porażeniom. Zastosowanie tego przekaźnika podnosi poziom bezpieczeństwa personelu oraz chroni wrażliwe odbiorniki przed skutkami uszkodzenia izolacji.

• Nadzór nad izolacją w sieciach trójfazowych AC: Stale mierzy rezystancję izolacji względem ziemi, ostrzegając o spadku poniżej dopuszczalnego poziomu – niezbędne w instalacjach wymagających ciągłości zasilania i ochrony przed zwarciami doziemnymi.
• Napięcie sieci do 500 V AC: Przystosowany do pracy w standardowych sieciach niskiego napięcia, zarówno w układach IT, jak i TN z izolowanym punktem neutralnym – gwarantuje kompatybilność z większością obiektów przemysłowych i budynków użyteczności publicznej.
• Niezawodna sygnalizacja stanu izolacji: W przypadku przekroczenia wartości progowej urządzenie generuje sygnał ostrzegawczy, umożliwiając szybką reakcję służb utrzymania ruchu i minimalizację przestojów.
• Kompaktowa konstrukcja 5TT3470: Prosty montaż na standardowej szynie montażowej oraz czytelne oznaczenia zacisków ułatwiają integrację z istniejącą rozdzielnicą.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa dla urządzeń kontrolno-pomiarowych stosowanych w instalacjach niskiego napięcia. Posiada oznaczenie CE, co potwierdza spełnienie wymogów odpowiednich dyrektyw europejskich. Nie podano szczegółowych numerów norm – w przypadku konieczności weryfikacji szczegółowej zgodności należy skontaktować się z producentem.

Zastosowanie

Przekaźnik kontroli izolacji 5TT3470 znajduje zastosowanie wszędzie tam, gdzie ciągłość dostaw energii i ochrona przed skutkami uszkodzenia izolacji mają priorytetowe znaczenie. Idealnie sprawdza się w obiektach o podwyższonych wymaganiach bezpieczeństwa przeciwporażeniowego.

• Monitoring izolacji w sieciach IT (z izolowanym punktem neutralnym) w szpitalach, laboratoriach i zakładach przemysłowych.
• Ochrona przed zwarciami doziemnymi w rozdzielnicach głównych i podrozdzielniach w obiektach użyteczności publicznej.
• Systemy automatyki budynkowej wymagające sygnalizacji stanu izolacji w szafach sterowniczych.
• Strefy zagrożone wybuchem (np. kopalnie, rafinerie), gdzie wczesne wykrycie uszkodzenia izolacji minimalizuje ryzyko zapłonu.

Wskazówki Montażowe

Instalacja i podłączenie przekaźnika powinny być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od sieci. Przekaźnik montuj na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz do prądu obciążenia zgodnie z dokumentacją techniczną. Moment dokręcania śrub zacisków stosuj według zaleceń producenta – zbyt duża siła może uszkodzić obudowę. Po zamontowaniu sprawdź poprawność połączeń i przeprowadź test funkcjonalny.

FAQ

• Czy przekaźnik ma podświetlenie lub wbudowany sygnalizator optyczny? W dostępnych danych producenta nie podano informacji o podświetleniu. Zwykle przekaźniki kontroli izolacji sygnalizują stan za pomocą wyjścia bezpotencjałowego (np. styk przełączny). Szczegóły należy sprawdzić w karcie katalogowej.
• Jaki jest stopień ochrony IP przekaźnika? Producent nie podał stopnia ochrony w nazwie ani w dostępnych danych. W przypadku urządzeń montowanych na szynie w rozdzielnicy standardowo stosuje się IP20 (ochrona przed dotknięciem palcem). W razie potrzeby wyższego IP wymagana jest dodatkowa obudowa.
• Jaki jest tryb pracy styku wyjściowego – NO/NC? Brak informacji o typie styku. W typowych przekaźnikach kontroli izolacji najczęściej stosuje się styk przełączny (NO+NC), który zmienia stan przy przekroczeniu progu. Dokładny opis dostępny jest w pełnej dokumentacji technicznej produktu.
