Przekaźnik kontroli faz 2CO 3x380-480VAC | RM22TU23 Schneider Electric

Opis i Kluczowe Cechy

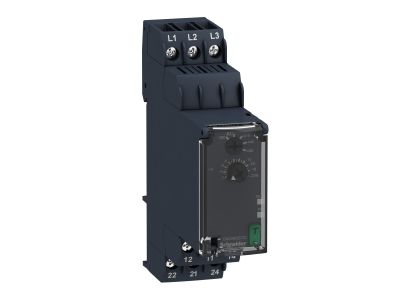

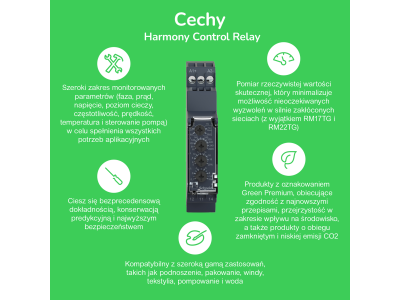

Przekaźnik kontroli faz Schneider Electric z serii Zelio Control, o numerze katalogowym RM22TU23, to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania parametrów sieci trójfazowych. Urządzenie pracuje w szerokim zakresie napięcia zasilania od 380 V AC do 480 V AC, co czyni je uniwersalnym rozwiązaniem dla systemów elektroenergetycznych w różnych standardach przemysłowych. Wyposażone w dwa styki przełączne (2CO), pozwala na jednoczesne sterowanie obwodami wykonawczymi oraz sygnalizację stanu błędu do systemów nadrzędnych.

Kluczową cechą przekaźnika jest jego kompaktowa obudowa o szerokości zaledwie 22,5 mm, co odpowiada standardowej szerokości aparatury modułowej dwubiegunowej. Taka konstrukcja pozwala na znaczną oszczędność miejsca na szynie DIN (TH35), umożliwiając zagęszczenie aparatury w szafie sterowniczej. Urządzenie posiada zintegrowaną diodę LED, która w sposób czytelny informuje operatora o statusie pracy oraz wykrytych nieprawidłowościach. Dodatkowo, przekaźnik wyposażono w funkcję pamięci błędów oraz przezroczystą, zamykaną pokrywę, która skutecznie zabezpiecza nastawy przed nieautoryzowaną ingerencją osób trzecich.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej, co jest standardem dla marki Schneider Electric. Urządzenie spełnia wymagania dotyczące aparatury sterowniczej niskiego napięcia, co gwarantuje niezawodność w trudnych warunkach przemysłowych. Dzięki wysokiej jakości wykonania, przekaźnik zapewnia stabilną pracę i ochronę podłączonych odbiorników przed skutkami awarii sieci zasilającej, takimi jak zanik fazy czy nieprawidłowa kolejność faz, co mogłoby doprowadzić do nieodwracalnego uszkodzenia silników elektrycznych.

Zastosowanie

Przekaźnik RM22TU23 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz w nowoczesnym budownictwie komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania maszyn i urządzeń, w których kierunek obrotów silnika ma krytyczne znaczenie dla bezpieczeństwa procesu. Główne obszary aplikacji obejmują:

• Systemy podnoszenia i transportu bliskiego (suwnice, dźwigi, przenośniki).
• Maszyny pakujące i linie rozlewnicze w przemyśle spożywczym.
• Przemysł tekstylny oraz obróbka materiałów.
• Infrastruktura wodno-kanalizacyjna (sterowanie pompami i wentylatorami).
• Modernizacja starszych instalacji (retrofitting), gdzie wymagana jest niezawodna kontrola bez konieczności stosowania skomplikowanych sterowników PLC.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Prawidłowe podłączenie faz zasilających do zacisków pomiarowych zgodnie ze schematem na obudowie.
• Zapewnienie odpowiedniego momentu dokręcania zacisków śrubowych, co gwarantuje trwały styk elektryczny i zapobiega przegrzewaniu się połączeń.
• Wykorzystanie przezroczystej osłony po zakończeniu konfiguracji w celu zabezpieczenia nastaw przed przypadkową zmianą.
• Weryfikacja wskazań diody LED po podaniu napięcia w celu potwierdzenia poprawnej kolejności faz w układzie.

FAQ

• Czy przekaźnik wymaga zewnętrznego zasilania? Nie, urządzenie jest zasilane bezpośrednio z monitorowanego obwodu trójfazowego w zakresie 380-480V AC.
• Jaka jest szerokość urządzenia w rozdzielnicy? Przekaźnik ma szerokość 22,5 mm, co pozwala na łatwe dopasowanie go do standardowych szyn DIN obok innej aparatury modułowej.
• Czy urządzenie chroni przed zanikiem fazy? Tak, przekaźnik automatycznie wykrywa zanik dowolnej z faz i natychmiastowo przełącza styki wyjściowe, chroniąc np. silnik przed pracą dwufazową.
• Do czego służy funkcja pamięci? Funkcja pamięci pozwala na zatrzymanie informacji o wystąpieniu błędu nawet po ustąpieniu przyczyny awarii, co ułatwia diagnostykę serwisową.
