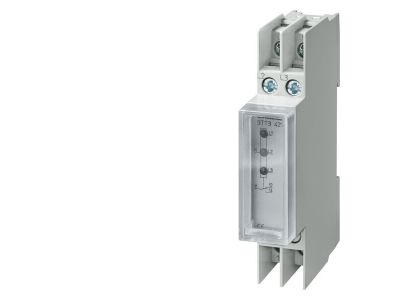

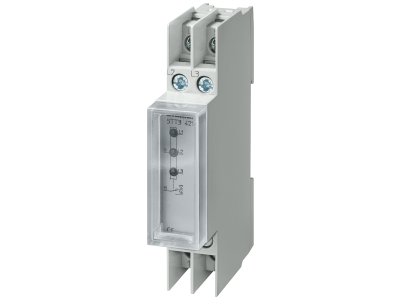

Przekaźnik kontroli faz, 230VAC, 4A, 1CO | 5TT3421 Siemens

Alternatywny kod produktu: 5TT3421

Opis i Kluczowe Cechy

Przekaźnik kontroli faz Siemens o symbolu 5TT3421 przeznaczony jest do monitorowania napięcia w sieciach trójfazowych 230V AC. Urządzenie wyposażono w styk przełączny 1CO o obciążalności prądowej 4A, co umożliwia bezpieczne sterowanie obwodami sygnalizacyjnymi lub cewkami styczników i przekaźników. Kompaktowa konstrukcja przystosowana do montażu w rozdzielnicach modułowych sprawdza się zarówno w budownictwie mieszkaniowym, jak i w lekkich aplikacjach przemysłowych.

• Napięcie sterowania 230V AC: bezpośrednie zasilanie z typowej instalacji – brak konieczności stosowania dodatkowych zasilaczy.
• Prąd znamionowy 4A: wystarczający do łączenia cewek styczników, przekaźników pośrednich i obwodów sygnalizacji.
• Styk przełączny 1CO: jeden zestyk o dwóch trybach pracy (NO/NC) daje elastyczność w projektowaniu układów sterowania i zabezpieczeń.
• Funkcja kontroli faz: monitoruje obecność wszystkich faz oraz ich kolejność, a w razie nieprawidłowości natychmiast sygnalizuje stan awaryjny poprzez rozwarcie/zwarcie styku.
• Bezpieczna konstrukcja: aparatura Siemens SENTRON zapewnia ochronę przed dotykiem części czynnych i spełnia wymagania stawiane urządzeniom w rozdzielnicach.

Zgodność z Normami

Przekaźnik kontroli faz Siemens 5TT3421 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Producent gwarantuje zgodność z wymaganiami dla aparatury modułowej stosowanej w budownictwie mieszkaniowym, użytkowym i lekkim przemyśle.

Zastosowanie

Przekaźnik kontroli faz sprawdza się wszędzie tam, gdzie ważna jest ochrona trójfazowych odbiorników przed skutkami zaniku, asymetrii lub zmiany kolejności faz. Może być używany zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Ochrona silników elektrycznych, pomp, wentylatorów i sprężarek przed pracą przy nieprawidłowym napięciu fazowym.
• Sterowanie stycznikami instalacyjnymi w układach automatyki budynkowej – sygnał awarii automatycznie wyłącza odbiorniki.
• Sygnalizacja optyczna lub akustyczna w szafach sterowniczych – styk 1CO może załączyć lampkę lub alarm.
• Współpraca z systemami PLC lub przekaźnikami bezpieczeństwa w celu odcięcia zasilania w przypadku asymetrii faz.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika kontroli faz może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz obciążalnością prądową 4A. Momenty dokręcania zacisków oraz zalecany typ przewodów znajdują się w dokumentacji technicznej producenta. Po zainstalowaniu sprawdź poprawność podłączenia faz (L1, L2, L3) zgodnie z oznaczeniami na obudowie.

FAQ

• Czy przekaźnik kontroli faz posiada podświetlenie? Nie, przekaźnik 5TT3421 nie jest wyposażony w diodę LED ani podświetlenie stanu pracy. Sygnalizacja stanu styków wymaga zastosowania zewnętrznych wskaźników (np. lampki na szynie DIN).
• Jaki stopień ochrony ma ten przekaźnik? Typowo dla aparatury modułowej montowanej w rozdzielnicy producent deklaruje stopień ochrony IP20 chroniący przed dotknięciem części niebezpiecznych. Nie jest to urządzenie do montażu na zewnątrz bez dodatkowej obudowy.
• Jaką konfigurację styku oferuje przekaźnik (NO, NC, przełączny)? Styk oznaczony jako 1CO (przełączny) umożliwia pracę zarówno jako normalnie otwarty (NO), jak i normalnie zamknięty (NC) w zależności od podłączenia. W stanie spoczynku (przy prawidłowym napięciu faz) styk znajduje się w pozycji zdefiniowanej przez producenta – szczegóły w dokumentacji.
