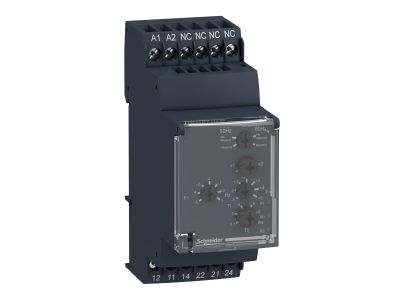

Przekaźnik kontroli częstotliwości 40-70HZ 120-277VAC | RM35HZ21FM Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontroli częstotliwości RM35HZ21FM z serii Zelio Control firmy Schneider Electric przeznaczony jest do monitorowania wartości częstotliwości w sieciach 120‑277 VAC w zakresie 40‑70 Hz. Dzięki szerokości zaledwie 35 mm (wielkość 3‑biegunowego wyłącznika) urządzenie pozwala zaoszczędzić miejsce w rozdzielnicy, jednocześnie zapewniając precyzyjną kontrolę parametrów sieci. Wbudowana dioda LED sygnalizuje stan pracy, a uszczelniana przezroczysta pokrywa chroni ustawienia przed nieuprawnioną ingerencją. Regulacja progów odbywa się za pomocą trymerów śrubowych, co ułatwia konfigurację bez potrzeby użycia dodatkowego oprogramowania.

• Zakres pomiarowy 40‑70 Hz: umożliwia monitorowanie częstotliwości w sieciach o zmiennej generacji – idealne do turbin wiatrowych, mikrosilników oraz agregatów prądotwórczych.
• Napięcie zasilania 120‑277 VAC: kompatybilność z popularnymi instalacjach jednofazowych w Europie i Ameryce Północnej, bez konieczności stosowania dodatkowych zasilaczy.
• Szerokość 35 mm (2 moduły DIN): ten sam rozmiar co 3‑biegunowy wyłącznik nadmiarowy – upraszcza projektowanie szaf i pozwala zachować jednolitą zabudowę.
• Funkcja wyboru pamięci (tryb pracy): umożliwia automatyczne wyłączenie lub sygnalizację alarmu po przekroczeniu progu, a po powrocie częstotliwości do normy – automatyczny reset lub zatrzaśnięcie (do wyboru), co redukuje czas przestoju.
• Zintegrowana dioda LED i uszczelniana pokrywa: szybka wizualna kontrola stanu pracy, a przezroczysta osłona zabezpiecza nastawy przed przypadkową zmianą – większe bezpieczeństwo dla ekipy konserwującej.

Zgodność z Normami

Przekaźnik RM35HZ21FM został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Montaż w standardowej szynie DIN TH35 zapewnia kompatybilność z typowymi rozdzielnicami modułowymi.

Zastosowanie

Urządzenie przeznaczone jest do ciągłego monitorowania częstotliwości w instalacjach elektrycznych, w których wahania tego parametru mogą prowadzić do uszkodzenia odbiorników lub zakłóceń procesów technologicznych. Sprawdza się zarówno w nowych projektach, jak i przy modernizacji starszych układów bez konieczności stosowania kosztownych sterowników PLC.

• Monitorowanie częstotliwości w małych elektrowniach wiatrowych i mikroturbinach.
• Ochrona silników i generatorów przed pracą przy nieprawidłowej częstotliwości (np. w agregatach prądotwórczych).
• Sterowanie awaryjnym wyłączeniem lub sygnalizacją w instalacjach zasilania rezerwowego (UPS, generatory).
• Zastosowanie w automatyce budynkowej – nadzór nad częstotliwością sieci w systemach zarządzania energią.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do maksymalnego obciążenia styków (zgodnie z danymi katalogowymi producenta). Momenty dokręcania zacisków oraz wymagane narzędzia – stosować się do instrukcji dołączonej do produktu. Po zakończeniu instalacji zaleca się sprawdzenie poprawności działania w symulowanych warunkach.

FAQ

• Czy przekaźnik ma podświetlenie LED? Tak, urządzenie wyposażone jest w zieloną diodę LED, która świeci przy prawidłowej częstotliwości (lub w zależności od wybranego trybu pracy) – ułatwia szybką ocenę stanu instalacji.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla tego modelu. Jak w przypadku większości aparatury modułowej montowanej w rozdzielnicy, zaleca się stosowanie w pomieszczeniach suchych lub w obudowach o odpowiedniej klasie szczelności (np. IP54).
• Jak działa funkcja wyboru pamięci? Po przekroczeniu ustawionego progu częstotliwości przekaźnik może działać w trybie monostabilnym (automatyczny reset po powrocie do normy) lub bistabilnym (zatrzaśnięcie alarmu – ręczny reset). Wyboru dokonuje się przełącznikiem z przodu urządzenia.
