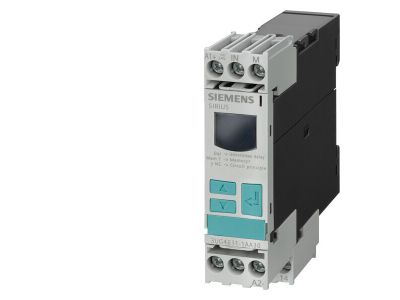

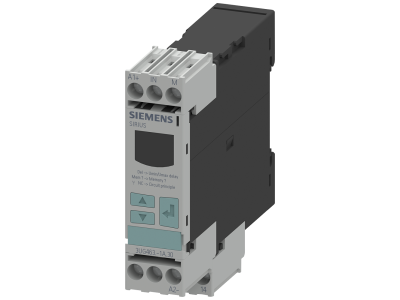

Cyfrowy przekaźnik nadzorczy do monitorowania napięcia, 22,5mm od 0,1-60V AC/DC | 3UG4631-1AW30 Siemens

Alternatywny kod produktu: 3UG46311AW30

Opis i Kluczowe Cechy

Cyfrowy przekaźnik nadzorczy 3UG4631-1AW30 przeznaczony do monitorowania napięcia w zakresie 0,1–60 V AC/DC. Dzięki szerokości 22,5 mm montowany na szynie DIN TH35, zapewnia oszczędność miejsca w rozdzielnicy. Urządzenie wykrywa przekroczenie zadanej granicy górnej i dolnej napięcia, a regulowana histereza i opóźnienie eliminują fałszywe alarmy wywołane krótkotrwałymi zakłóceniami.

• Zakres pomiaru 0,1–60 V AC/DC: Monitoruje zarówno niskie, jak i średnie napięcia w obwodach prądu stałego i przemiennego, co umożliwia stosowanie w różnorodnych instalacjach sterowniczych i zasilających.
• Regulowana histereza 0,1–30 V: Zapobiega niepożądanemu przełączaniu w pobliżu progu zadziałania, zwiększając stabilność pracy i eliminując drgania styków.
• Opóźnienie załączenia i wyzwolenia 0,1–20 s: Filtruje krótkotrwałe spadki lub skoki napięcia, co chroni odbiorniki przed zbędnym wyłączeniem i redukuje ryzyko fałszywych alarmów.
• Szerokość modułu 22,5 mm: Kompaktowa obudowa umożliwia gęsty montaż na szynie DIN TH35, oszczędzając miejsce w szafie sterowniczej.
• Zamiennik dla modeli 3UG3531-1AL20 i 3UG3531-1AG20: Umożliwia modernizację istniejących instalacji bez zmiany okablowania i konfiguracji.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Spełnia standardy branżowe dla aparatury kontrolno-pomiarowej, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Cyfrowy przekaźnik nadzorczy 3UG4631-1AW30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe monitorowanie napięcia i sygnalizacja jego odchyleń od normy. Idealnie sprawdza się w systemach automatyki, sterowania i zabezpieczeń.

• Monitorowanie napięcia zasilania w szafach sterowniczych – ochrona urządzeń przed zbyt niskim lub zbyt wysokim napięciem.
• Sygnalizacja stanów awaryjnych w instalacjach przemysłowych – przekroczenie progu wyzwala alarm lub sygnalizację optyczną.
• Sterowanie procesami w automatyce budynkowej – np. załączanie awaryjnego zasilania przy zaniku napięcia.
• Zabezpieczenie odbiorników wrażliwych na wahania napięcia (serwery, układy PLC, aparatura medyczna).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Momenty dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (np. PN-HD 60364). Niewłaściwy montaż może prowadzić do uszkodzenia urządzenia lub porażenia prądem.

FAQ

• Czy przekaźnik ma wbudowane opóźnienie czasowe? Tak, urządzenie umożliwia ustawienie opóźnienia załączenia i wyzwolenia w zakresie 0,1–20 s, co pozwala filtrować krótkotrwałe zakłócenia napięcia.
• Czy histereza jest regulowana? Tak, histereza przełączania może być ustawiona w przedziale 0,1–30 V, co zapobiega oscylacjom wokół progu zadziałania.
• Czy przekaźnik jest zamiennikiem starszych modeli 3UG3531? Tak, produkt 3UG4631-1AW30 jest bezpośrednim zamiennikiem dla modeli 3UG3531-1AL20 i 3UG3531-1AG20, co ułatwia modernizację instalacji.
