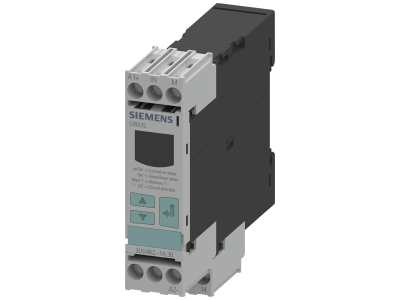

Cyfrowy przekaźnik nadzorczy do monitorowania prądu, 22,5 mm, 0,05-10 A, AC/DC | 3UG4622-1AW30 Siemens

Alternatywny kod produktu: 3UG46221AW30

Opis i Kluczowe Cechy

Cyfrowy przekaźnik nadzorczy 3UG4622-1AW30 to precyzyjne urządzenie do monitorowania prądu w obwodach AC i DC. Dzięki zakresowi pomiarowemu 0,05–10 A oraz możliwości ustawienia progów górnego i dolnego zabezpiecza odbiorniki przed przeciążeniem i zanikiem prądu. Kompaktowa szerokość 22,5 mm pozwala na oszczędność miejsca w rozdzielnicy, a regulowane opóźnienie wyzwolenia i histereza umożliwiają dostosowanie do specyfiki instalacji. Produkt stanowi zamiennik dla modeli 3UG3522-1AL20, 3UG3522-1AG20 oraz 3UG3522-1AC48-0AA1.

• Zakres pomiarowy 0,05–10 A AC/DC: umożliwia monitorowanie zarówno małych, jak i dużych prądów w jednym urządzeniu, co eliminuje konieczność stosowania kilku przekaźników.
• Nadzór górnej i dolnej granicy prądu: wykrywa zarówno przeciążenie, jak i zanik lub niedopuszczalny spadek prądu, chroniąc silniki, grzałki i inne odbiorniki.
• Regulowane opóźnienie wyzwolenia 0,1–20 s: zapobiega fałszywym alarmom przy krótkotrwałych zwyżkach prądu (np. rozruch silnika) i pozwala dostosować czas reakcji do charakterystyki obciążenia.
• Regulowana histereza 0,01–5 A: stabilizuje działanie przekaźnika wokół progu wyzwolenia, eliminując drgania styków przy płynnych zmianach prądu.
• Szerokość 22,5 mm (1,5 modułu): oszczędza miejsce na szynie DIN, co jest istotne w rozdzielnicach o ograniczonej przestrzeni.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania dla aparatury modułowej montowanej w rozdzielnicach niskiego napięcia. (Szczegółowe numery norm – jeśli wymagane – należy potwierdzić w dokumentacji technicznej producenta).

Zastosowanie

Cyfrowy przekaźnik nadzorczy 3UG4622-1AW30 jest uniwersalnym narzędziem do ochrony i kontroli przepływu prądu w instalacjach przemysłowych i budynkowych. Sprawdza się wszędzie tam, gdzie wymagane jest ciągłe monitorowanie prądu oraz sygnalizacja stanów awaryjnych.

• Ochrona silników elektrycznych: wykrywanie przeciążenia, zaniku fazy (w układach jednofazowych) oraz suchobiegu pomp – zapobiega uszkodzeniom mechanicznym i termicznym.
• Monitorowanie grzałek i elementów grzewczych: sygnalizacja przerwy w obwodzie grzewczym lub spadku prądu poniżej wartości nominalnej (np. przepalenie się elementu).
• Nadzór nad oświetleniem i systemami sterowania: kontrola ciągłości obwodów oświetlenia awaryjnego lub sygnalizacja wyłączenia odbiornika.
• Automatyka budynkowa i przemysłowa: współpraca z PLC lub stycznikami – przekaźnik generuje sygnał wyjściowy (przełączenie styków) przy przekroczeniu ustalonych progów, co pozwala na automatyczne wyłączenie lub alarm.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika nadzorczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Dokręć zaciski śrubowe momentem zgodnym z zaleceniami producenta (zwykle 0,5–0,8 Nm). Przekrój przewodów dobierz do spodziewanego prądu obciążenia styków (max. 6 A dla przewodów 1,5 mm² lub 10 A dla 2,5 mm² – w zależności od temperatury otoczenia). Po zakończeniu montażu sprawdź poprawność działania progu zadziałania i opóźnienia.

FAQ

• Czy przekaźnik monitoruje zarówno prąd minimalny, jak i maksymalny? Tak, urządzenie pozwala ustawić oddzielnie próg górny (przeciążenie) oraz próg dolny (zanik lub niedopuszczalny spadek prądu). Oba progi działają niezależnie.
• Jaki jest stopień ochrony obudowy? Producent nie podaje w standardowej karcie katalogowej konkretnej wartości IP. W typowych zastosowaniach wewnątrz rozdzielnicy przyjmuje się ochronę IP20. Aby uzyskać dokładne dane, zalecamy sprawdzenie pełnej specyfikacji technicznej.
• Czy przekaźnik wymaga zewnętrznego zasilania? W podanych danych nie zawarto informacji o napięciu zasilania samego przekaźnika. Należy przyjąć, że urządzenie pobiera energię z monitorowanego obwodu (tzw. zasilanie szeregowe) – szczegóły potwierdź w dokumentacji producenta.
