Przekaźnik jednokanałowy z jednokanałowym nadajnikiem z zasilaczem impulsowym rH-R1S1i | rH-R1S1i F&F

Opis i Kluczowe Cechy

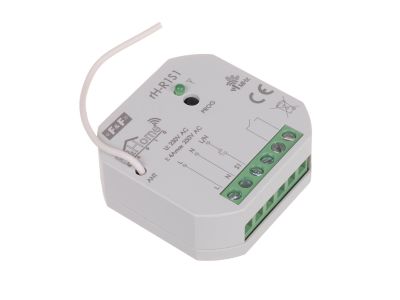

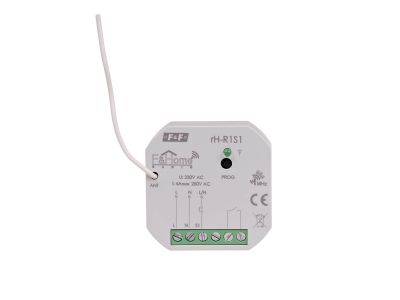

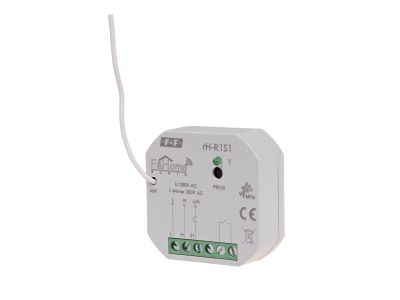

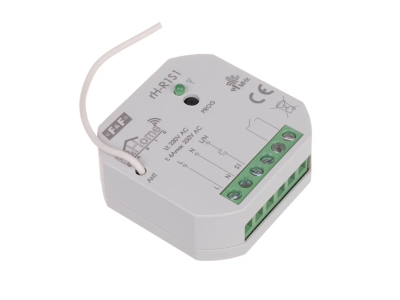

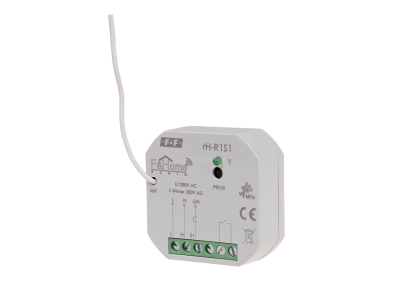

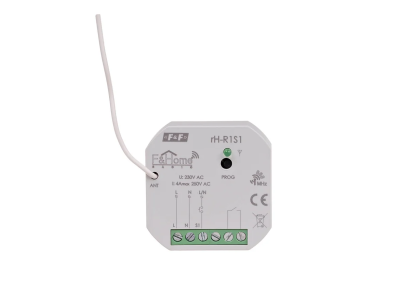

Moduł rH-R1S1i łączy w sobie przekaźnik jednokanałowy, jednokanałowy nadajnik radiowy oraz zasilacz impulsowy w jednej obudowie. Przeznaczony do bezprzewodowego sterowania odbiornikami – sygnał z podłączonego przycisku monostabilnego jest przesyłany drogą radiową do systemu, a wyjście przekaźnika umożliwia załączanie dowolnych obwodów elektrycznych. Przekaźnik pracuje zarówno z obciążeniami rezystancyjnymi, indukcyjnymi, jak i pojemnościowymi, w obwodach prądu stałego i zmiennego.

• Komunikacja radiowa: bezprzewodowa transmisja stanu wejścia stykowego do systemu sterowania – eliminuje konieczność prowadzenia przewodów sterowniczych.
• Wejście stykowe dla przycisku monostabilnego: umożliwia lokalne sterowanie (zwarcie/rozwarcie styków) i wysyłanie impulsów do systemu.
• Wyjście przekaźnika 1 kanał: załącza dowolne obciążenie – rezystancyjne, indukcyjne i pojemnościowe, w instalacjach prądu stałego i zmiennego.
• Wbudowany zasilacz impulsowy: upraszcza montaż i nie wymaga zewnętrznego zasilacza modułu.
• Uniwersalność zastosowań: przystosowany do sterowania wentylatorami, oświetleniem oraz wyłączania gniazd elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa dla urządzeń elektrycznych w instalacjach niskiego napięcia.

Zastosowanie

Moduł rH-R1S1i znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezprzewodowe sterowanie odbiornikami z możliwością lokalnego przycisku. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących systemów.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym – załączanie i wyłączanie drogą radiową.
• Sterowanie wentylatorami mechanicznymi – praca wentylatora na sygnał z przycisku lub systemu.
• Wyłączanie gniazda elektrycznego – zdalne odcięcie zasilania odbiornika podłączonego do gniazda.
• Automatyka budynkowa – integracja z systemem zarządzania budynkiem (BMS) poprzez sygnały stykowe.

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową wynikającą z mocy podłączonego odbiornika. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaki typ przycisku można podłączyć do modułu? Do wejścia stykowego należy podłączyć przycisk monostabilny (chwilowy). Zwarcie styku powoduje wysłanie impulsu, rozwarcie – kolejnego impulsu.
• Czy przekaźnik może sterować obciążeniem indukcyjnym, np. silnikiem wentylatora? Tak, styki przekaźnika są przystosowane do obciążeń rezystancyjnych, indukcyjnych i pojemnościowych, zarówno w obwodach prądu stałego, jak i zmiennego.
• Czy moduł wymaga zewnętrznego zasilacza? Nie, moduł posiada wbudowany zasilacz impulsowy. Do jego zasilania wystarczy podłączenie napięcia sieciowego na odpowiednie zaciski (szczegóły w instrukcji producenta).
