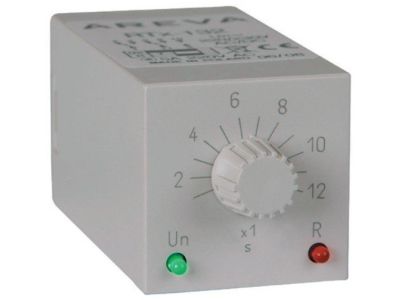

Przekaźnik jednofunkcyjny czasowy, RTX-132 220/230 opóźn.załącz. 12sek, 2P 5A 220-230V AC/DC | 2000640 Relpol

Alternatywny kod produktu: RTX-132 220/230 12SEK

Opis i Kluczowe Cechy

Przekaźnik czasowy RTX-132 (nr kat. 2000640) to jednofunkcyjny, jednozakresowy przekaźnik z opóźnionym załączeniem. Przeznaczony do pracy w obwodach 220–230 V AC/DC, umożliwia precyzyjną analogową nastawę czasu w zakresie 1–12 sekund. Dzięki 2-biegunowym stykom o obciążalności 5 A zapewnia niezawodne przełączanie odbiorników o umiarkowanej mocy. Kompaktowe wymiary (39 mm szerokości) pozwalają na oszczędne wykorzystanie miejsca w rozdzielnicy.

• Napięcie zasilania 220–230 V AC/DC: uniwersalne zasilanie umożliwia stosowanie zarówno w instalacjach prądu przemiennego, jak i stałego, co zwiększa elastyczność aplikacji.
• Opóźnione załączenie 1–12 s: płynna regulacja czasu pozwala dostosować działanie do konkretnych wymagań procesu sterowania, np. sekwencyjne uruchamianie urządzeń.
• Styki 2P o prądzie 5 A: gwarantują bezpieczne przełączanie obwodów oświetleniowych, wentylatorów czy małych silników bez ryzyka przegrzania.
• Analogowa nastawa czasu: intuicyjne ustawienie pokrętłem – bez konieczności używania narzędzi ani programatora.
• Montaż wtykowy 11-nózkowy: szybkie podłączenie w gniazdach natablicowych lub na szynie TH35 za pomocą dedykowanej podstawy.

Zgodność z Normami

Przekaźnik RTX-132 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic elektrycznych.

Zastosowanie

Dzięki funkcji opóźnionego załączenia przekaźnik RTX-132 znajduje szerokie zastosowanie w sterowaniu odbiornikami wymagającymi sekwencyjnego uruchamiania lub opóźnienia czasowego. Sprawdza się w automatyce budynkowej oraz instalacjach przemysłowych.

• Opóźnione załączanie oświetlenia w korytarzach, klatkach schodowych lub pomieszczeniach gospodarczych.
• Sterowanie wentylacją lub ogrzewaniem z opóźnieniem czasowym, aby uniknąć jednoczesnego startu wielu urządzeń.
• Generowanie impulsów czasowych dla styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Zabezpieczenie przed krótkotrwałymi zanikami napięcia – opóźniony restart urządzeń po powrocie zasilania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Urządzenie przeznaczone jest do montażu w gnieździe natablicowym lub na szynie TH35 (35 mm) z użyciem odpowiedniej podstawy. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 5 A). Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. W przypadku montażu na szynie DIN należy upewnić się, że przekaźnik jest prawidłowo zablokowany.

FAQ

• Czy przekaźnik posiada podświetlenie sygnalizujące stan pracy? W danych katalogowych nie przewidziano wbudowanego podświetlenia. Stan zadziałania można ocenić po charakterystycznym dźwięku przełącznika lub za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP. Podobnie jak większość aparatury modułowej przeznaczonej do montażu wewnątrz rozdzielnic, urządzenie zapewnia ochronę przed dotykiem części niebezpiecznych (typowy poziom IP20). Nie jest przystosowane do pracy w wilgotnym lub zapylonym środowisku.
• Czy tryb pracy to opóźnione załączenie, czy wyłączenie? Jest to przekaźnik jednofunkcyjny z opóźnionym załączeniem (ang. ON-delay). Po podaniu napięcia zasilającego rozpoczyna się odliczanie ustawionego czasu, po którym następuje zwarcie styków.
