Przekaźnik interfejsowy ze standardową obudową oraz LED 48V AC, 5A, 2 styki C/O Zelio Relay | RXG23E7 Schneider Electric

Opis i Kluczowe Cechy

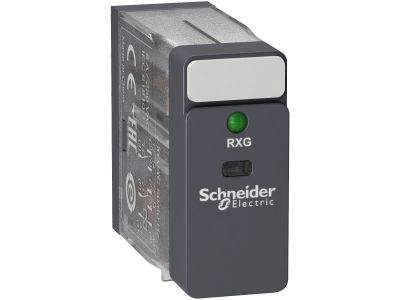

Przekaźnik interfejsowy Schneider Electric RXG23E7 z serii Zelio Relay, wyposażony w cewkę sterowaną napięciem 48V AC oraz dwa styki przełączne (DPDT) o obciążalności prądowej 5A. Kompaktowa, przezroczysta obudowa ułatwia kontrolę wizualną, a wbudowana dioda LED sygnalizuje stan załączenia cewki. Przekaźnik wyposażono w styki zaciskowe FASTON, które przyspieszają montaż i zapewniają pewne połączenie. Wbudowany radiator wspomaga odprowadzanie ciepła, zwiększając niezawodność w długotrwałej pracy.

• Napięcie cewki 48V AC: umożliwia bezpośrednie sterowanie z typowych obwodów sterowniczych napięcia przemiennego, eliminując konieczność stosowania dodatkowych zasilaczy.
• Prąd styków 5A: gwarantuje bezpieczne przełączanie odbiorników o umiarkowanym obciążeniu, takich jak cewki styczników, zawory czy sygnalizacja.
• 2 styki przełączne (DPDT): pozwalają na jednoczesne przełączanie dwóch niezależnych obwodów, co zwiększa elastyczność w projektowaniu układów sterowania.
• Wbudowana dioda LED: zapewnia szybką wizualną kontrolę stanu cewki, co ułatwia uruchomienie i diagnostykę usterek.
• Styki zaciskowe FASTON: umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi, co skraca czas instalacji i konserwacji.

Zgodność z Normami

Przekaźnik interfejsowy RXG23E7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami dla aparatury sterowniczej w instalacjach przemysłowych.

Zastosowanie

Dzięki uniwersalnym parametrom i kompaktowej budowie przekaźnik sprawdza się w szerokim zakresie aplikacji automatyki przemysłowej i budynkowej.

• Sterowanie odbiornikami w układach automatyki maszyn pakujących, systemów ogrzewania, wentylacji i klimatyzacji.
• Przekazywanie impulsów sterujących do styczników, przekaźników mocy oraz wejść PLC.
• Sygnalizacja stanów i alarmów w rozdzielnicach i szafach sterowniczych.
• Interfejs między niskonapięciowymi układami sterowania a obwodami wykonawczymi w automatyce budynkowej.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować na podstawce wtykowej (np. na szynie TH35) zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia styków (max 5A). Moment dokręcania śrub w podstawce oraz parametry końcówek kablowych należy stosować według dokumentacji technicznej dostarczonej z podstawką.

FAQ

• Czy przekaźnik RXG23E7 ma wbudowaną diodę LED? Tak, przekaźnik wyposażono w diodę LED, która świeci się po przyłożeniu napięcia do cewki, ułatwiając wizualną kontrolę stanu załączenia.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP dla samego przekaźnika. Standardowo aparatura wtykowa przeznaczona do montażu w rozdzielnicach charakteryzuje się stopniem ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm i brak ochrony przed wilgocią.
• W jakim trybie pracują styki przekaźnika? Przekaźnik posiada dwa styki przełączne (DPDT), co oznacza, że każdy zestaw ma zarówno styk normalnie otwarty (NO), jak i normalnie zamknięty (NC). Po załączeniu cewki styki zmieniają swoje położenie.
