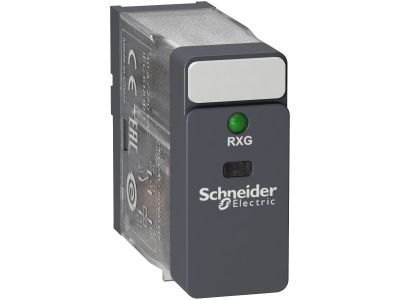

Przekaźnik interfejsowy ze standardową obudową oraz LED 24V AC, 10A, 1 styk C/O Zelio Relay | RXG13B7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric Zelio Relay RXG13B7 z cewką 24 V AC i jednym stykiem przełącznym C/O (SPDT) o obciążalności 10 A. Dzięki zwartej budowie oraz wyposażeniu w diodę LED sygnalizującą stan cewki, umożliwia szybką diagnostykę i pewne przełączanie w układach automatyki. Stopień ochrony IP40 chroni przed wnikaniem ciał stałych, a przezroczysta obudowa ułatwia kontrolę wzrokową.

• Cewka 24 V AC: napięcie sterujące popularne w instalacjach przemysłowych – kompatybilne z większością systemów sterowania.
• Styk przełączny 1× C/O (SPDT) 10 A: umożliwia przełączanie jednego obwodu między dwoma torami, co wystarcza do sterowania przekaźnikami, stycznikami lub sygnalizacją.
• Dioda LED: wyraźna sygnalizacja załączenia cewki – przyspiesza diagnostykę i wykrywanie awarii.
• Styki zaciskowe FASTON (płaskie wtyki): szybki montaż i demontaż bez użycia narzędzi – oszczędza czas podczas instalacji i serwisu.
• Stopień ochrony IP40 i przezroczysta obudowa: chroni przed ciałami stałymi >1 mm, a jednocześnie umożliwia łatwą kontrolę stanu styków i LED bez otwierania obudowy.

Zgodność z Normami

Przekaźnik zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania w warunkach przemysłowych i instalacyjnych.

Zastosowanie

Dzięki uniwersalnemu stykowi przełącznemu i kompaktowej obudowie przekaźnik RXG13B7 sprawdza się w wielu układach automatyki i sterowania. Typowe scenariusze zastosowań:

• Sterowanie ogrzewaniem, wentylacją i klimatyzacją (HVAC) – przełączanie zaworów, wentylatorów, pomp.
• Przekazywanie sygnałów w maszynach pakujących i liniach produkcyjnych – separacja galwaniczna pomiędzy obwodami sterowania a wykonawczymi.
• Interfejs między sterownikami PLC a odbiornikami (np. stycznikami, zaworami elektromagnetycznymi) – dopasowanie napięć i prądów.
• Sygnalizacja i sterowanie w szafach rozdzielczych oraz pulp operatorskich – wizualna kontrola stanu za pomocą diody LED.

Wskazówki Montażowe

Przekaźnik przeznaczony do montażu na odpowiedniej podstawce (gnieździe) z wyprowadzeniami FASTON. Instalację oraz wszelkie prace serwisowe może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że obwód jest odłączony od napięcia. Przekrój przewodów należy dobrać do prądu obciążenia (max. 10 A). Nie przekraczać dopuszczalnych parametrów cewki i styków. W przypadku wątpliwości co do kompatybilności z podstawką – należy skonsultować się z dokumentacją producenta.

FAQ

• Czy dioda LED informuje o stanie styków czy tylko o napięciu na cewce? Dioda LED świeci, gdy cewka jest zasilona. Informuje więc o tym, że przekaźnik został załączony, a nie bezpośrednio o stanie styków (w normalnej pracy styki przełączają się wraz z cewką).
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony IP40 – chroni przed ciałami stałymi o średnicy ≥1 mm, ale nie jest wodoszczelny. Należy montować go w suchym pomieszczeniu lub w obudowie o odpowiedniej klasie szczelności.
• Jaki typ styku zastosowano – normalnie otwarty czy normalnie zamknięty? Jest to styk przełączny C/O (SPDT) – jeden wspólny (common) oraz dwa styki: NO (normalnie otwarty) i NC (normalnie zamknięty). W zależności od podłączenia można wykorzystać tryb NO lub NC.
