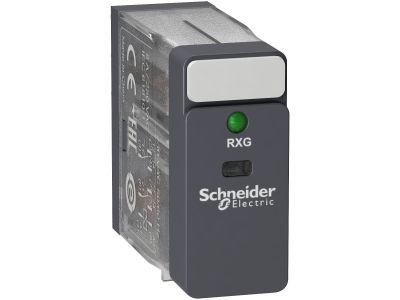

Przekaźnik interfejsowy ze standardową obudową oraz LED 230V AC, 5A, 2 styki C/O | RXG23P7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy RXG23P7 marki Schneider Electric to niezawodne rozwiązanie do separacji galwanicznej i wzmacniania sygnałów sterujących. Wyposażony w cewkę 230V AC umożliwia bezpośrednie podłączenie do sieci 230V, co upraszcza projektowanie układów. Dwa styki przełączne (DPDT) o prądzie 5A zapewniają elastyczność konfiguracji obwodów pomocniczych. Wbudowany wskaźnik LED ułatwia szybką diagnostykę stanu pracy. Kompaktowa obudowa standardowa oraz kompatybilność z gniazdami serii RPZ i RXZ pozwalają na oszczędność miejsca w szafie sterowniczej.

• Napięcie cewki 230V AC: Bezpośrednie sterowanie z sieci 230V – brak konieczności stosowania dodatkowych zasilaczy.
• 2 styki przełączne (DPDT) 5A: Możliwość realizacji zarówno obwodów NO, jak i NC w jednym urządzeniu; bezpieczne przełączanie obciążeń o prądzie do 5A bez ryzyka przeciążenia styków.
• Wskaźnik LED: Natychmiastowa wizualna kontrola załączenia cewki – skraca czas diagnostyki i serwisu.
• Standardowa obudowa interfejsowa: Łatwy montaż na dedykowanych gniazdach RPZ/RXZ oraz kompatybilność z wieloma systemami automatyki.
• Kompatybilność z gniazdami RPZ i RXZ: Uniwersalność zastosowania – pasuje do szerokiej gamy podstaw, co ułatwia rozbudowę i modernizację instalacji.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Został zaprojektowany zgodnie z aktualnymi standardami branżowymi dla niezawodnej pracy w aplikacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik interfejsowy RXG23P7 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna oraz wzmocnienie sygnałów sterujących. Idealny do kompaktowych paneli automatyki.

• Sterowanie odbiornikami w maszynach przemysłowych, systemach pakujących i tekstylnych.
• Impulsy sterujące dla styczników, przekaźników pomocniczych oraz wejść PLC w szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, HVAC oraz wyposażeniem technicznym.
• Aplikacje w zasilaczach, sterownikach silników oraz sprzęcie budowlanym i medycznym.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Przekaźnik przeznaczony jest do montażu na dedykowanym gnieździe (seria RPZ/RXZ), które może być zamocowane na szynie DIN TH35 lub płycie montażowej. Przekrój przewodów oraz moment dokręcania śrub należy dobrać zgodnie z dokumentacją techniczną producenta. Po zamontowaniu zaleca się sprawdzenie poprawności działania wskaźnika LED i wszystkich styków.

FAQ

• Czy przekaźnik ma podświetlenie LED? Tak, wyposażony jest we wskaźnik LED sygnalizujący stan załączenia cewki – ułatwia szybką diagnostykę.
• Jaki jest stopień ochrony przekaźnika? Jako element wewnętrzny przekaźnik nie ma samodzielnie określonego stopnia IP; jego ochrona zależy od obudowy (rozdzielnicy, szafy sterowniczej), w której jest montowany.
• Jaki jest tryb pracy styków? Styki są przełączne (C/O), co oznacza możliwość pracy zarówno w układzie normalnie otwartym (NO), jak i normalnie zamkniętym (NC) – do wyboru w zależności od konfiguracji.
