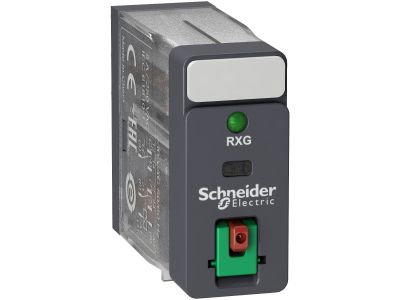

Przekaźnik interfejsowy z przyciskiem test oraz LED 48V AC, 5A, 2 styki C/O Zelio Relay | RXG22E7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric RXG22E7 to wtykowy przekaźnik z cewką 48V AC, wyposażony w dwa styki przełączne (DPDT) o obciążalności 5A. Dzięki wbudowanemu radiatorowi, diodzie LED sygnalizującej stan cewki oraz blokowanemu przyciskowi testowemu, urządzenie zapewnia długą żywotność i ułatwia diagnostykę. Kompaktowa, przezroczysta obudowa umożliwia szybki ogląd styków, a zaciski FASTON skracają czas montażu.

• Cewka 48V AC: Przeznaczona do sterowania napięciem przemiennym, typowym dla systemów automatyki budynkowej i przemysłowej.
• Styki DPDT 5A: Dwa niezależne obwody przełączne umożliwiają sterowanie dwoma odbiornikami lub realizację funkcji przełączania bez dodatkowych elementów.
• Blokowany przycisk testowy: Pozwala na ręczne załączenie przekaźnika w celu sprawdzenia toru sterowania bez podawania napięcia na cewkę (przy odłączonym obciążeniu).
• Dioda LED: Wskazuje załączenie cewki, co ułatwia uruchomienie i szybką diagnozę awarii.
• Styki FASTON i przezroczysta obudowa: Zaciski typu faston przyspieszają okablowanie, a przezroczysta obudowa umożliwia wzrokową kontrolę stanu styków.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami jakości i bezpieczeństwa, posiada oznaczenie CE. Producent – Schneider Electric – gwarantuje zgodność z wymaganiami norm obowiązującymi dla przekaźników interfejsowych stosowanych w automatyce przemysłowej (szczegółowe normy dostępne w karcie katalogowej).

Zastosowanie

Dzięki uniwersalnym parametrom i wytrzymałej konstrukcji, przekaźnik RXG22E7 sprawdza się w wielu aplikacjach przemysłowych i budynkowych. Zalecany jest m.in. do:

• Sterowania odbiornikami w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz w maszynach pakujących.
• Impulsowego sterowania stycznikami, przekaźnikami pomocniczymi oraz wejściami PLC w szafach sterowniczych.
• Sygnalizacji stanów pracy w tablicach synoptycznych i panelach operatorskich.
• Automatyki budynkowej – przełączanie obwodów oświetlenia, rolet, bram.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu zasilania. Przekaźnik przeznaczony jest do montażu w podstawce lub gnieździe z zaciskami FASTON (nie montuje się bezpośrednio na szynie DIN). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styków (5 A). Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności połączeń za pomocą przycisku testowego (przy odłączonym obciążeniu).

FAQ

• Czy dioda LED informuje o załączeniu cewki? Tak, dioda LED świeci się, gdy cewka jest zasilona napięciem 48V AC, co ułatwia diagnostykę i szybkie zlokalizowanie awarii.
• Czy przycisk testowy można zablokować? Tak, przycisk testowy posiada funkcję blokady – po wciśnięciu można go zablokować w pozycji załączonej, co jest przydatne podczas serwisu przy wyłączonym zasilaniu cewki (należy pamiętać o odłączeniu obciążenia).
• Jaki schemat podłączenia obowiązuje dla tego przekaźnika? Przekaźnik posiada dwa styki przełączne (C/O). Na obudowie znajduje się czytelny schemat wyprowadzeń, który ułatwia poprawne podłączenie przewodów do zacisków FASTON.
