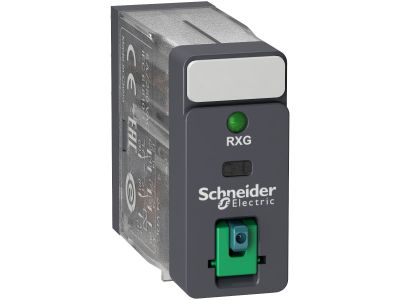

Przekaźnik interfejsowy z przyciskiem test oraz LED 24V DC, 5A, 2 styki C/O | RXG22BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric z serii Zelio RXG, o oznaczeniu katalogowym RXG22BD, to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Urządzenie charakteryzuje się napięciem sterującym cewki wynoszącym 24 V DC (prąd stały), co czyni go idealnym do współpracy z większością sterowników PLC oraz systemów sterowania niskonapięciowego. Wyposażony w dwa styki przełączne typu C/O (DPDT - Double Pole Double Throw), pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami przy obciążalności prądowej do 5 A na każdy styk.

• Wskaźnik LED: Zintegrowana dioda LED pozwala na błyskawiczną diagnostykę stanu pracy przekaźnika, informując operatora o obecności napięcia na cewce.
• Blokowany przycisk testowy: Umożliwia ręczne wymuszenie zadziałania styków bez konieczności podawania sygnału sterującego, co znacząco przyspiesza proces uruchamiania i serwisowania instalacji.
• Kompaktowa konstrukcja: Szerokość obudowy wynosząca zaledwie 16 mm pozwala na znaczną oszczędność miejsca na szynie montażowej, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.
• Wysoka trwałość: Produkt bazuje na stuletnim doświadczeniu Schneider Electric, co gwarantuje długą żywotność mechaniczną i elektryczną nawet w wymagających cyklach pracy.

Zgodność z Normami

Przekaźnik RXG22BD został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w globalnych projektach inżynieryjnych. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących kompatybilności elektromagnetycznej. Posiada certyfikaty potwierdzające możliwość stosowania w środowiskach przemysłowych, budowlanych oraz medycznych, co świadczy o wysokiej jakości wykonania i odporności na zakłócenia zewnętrzne.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom, przekaźnik RXG22BD znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka maszynowa: Systemy pakujące, maszyny tekstylne oraz linie produkcyjne wymagające precyzyjnego przełączania sygnałów.
• Systemy HVAC: Sterowanie wentylacją, klimatyzacją i ogrzewaniem w budynkach komercyjnych.
• Panele sterowania: Rozdzielnice elektryczne, gdzie kluczowa jest separacja galwaniczna między obwodem sterowania a obwodem wykonawczym.
• Infrastruktura: Sterowanie oświetleniem, zasilaczami oraz systemami windowymi w budownictwie mieszkaniowym i biurowym.
• Sektor medyczny: Wyposażenie diagnostyczne i laboratoryjne wymagające stabilnych komponentów przełączających.

Wskazówki Montażowe

Montaż przekaźnika RXG22BD powinien odbywać się w dedykowanym gnieździe montażowym (podstawce), która umożliwia szybką instalację na standardowej szynie DIN 35 mm. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył, aby zapewnić optymalny przepływ prądu 5 A bez nadmiernego nagrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem warto wykorzystać blokowany przycisk testowy w celu weryfikacji poprawności połączeń w obwodzie wykonawczym. Należy pamiętać o zachowaniu odpowiedniej polaryzacji przy podłączaniu napięcia 24 V DC do zacisków cewki.

FAQ

• Czy przekaźnik posiada wskaźnik zadziałania? Tak, urządzenie jest wyposażone w diodę LED, która sygnalizuje stan zasilania cewki, oraz mechaniczny wskaźnik stanu styków.
• Jaki jest maksymalny prąd przełączany przez styki? Każdy z dwóch styków przełącznych C/O posiada obciążalność znamionową 5 A.
• Czy przycisk testowy można zablokować? Tak, przycisk testowy posiada funkcję blokady, co pozwala na utrzymanie styków w pozycji aktywnej podczas prac konserwacyjnych.
• Czy przekaźnik nadaje się do montażu w małych obudowach? Tak, dzięki szerokości 16 mm jest to jeden z najbardziej kompaktowych przekaźników interfejsowych w swojej klasie, co ułatwia optymalizację miejsca w szafie.
