Przekaźnik interfejsowy z przyciskiem test oraz LED 12V DC, 5A, 2 styki C/O Zelio Relay | RXG22JD Schneider Electric

Opis i Kluczowe Cechy

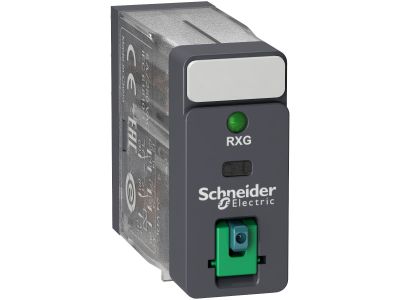

Przekaźnik interfejsowy Schneider Electric Zelio Relay RXG22JD to sprawdzone rozwiązanie do przełączania obwodów sterowania. Przeznaczony do napięcia cewki 12 V DC, oferuje 2 styki przełączne (DPDT) o obciążalności 5 A, co pozwala na bezpieczne sterowanie urządzeniami przy jednoczesnym zachowaniu kompaktowych wymiarów. Wyposażony w diodę LED sygnalizującą stan cewki oraz blokowany przycisk testowy ułatwiający diagnostykę. Dzięki wbudowanemu radiatorowi oraz stykom zaciskowym FASTON zapewnia niezawodność i szybki montaż w aplikacjach przemysłowych.

• Napięcie cewki 12 V DC: Idealne do sterowania niskonapięciowego z układów PLC, sterowników czy systemów automatyki, bez konieczności stosowania dodatkowych zasilaczy.
• Obciążalność styków 5 A (styki przełączne DPDT): Umożliwia przełączanie dwóch niezależnych obwodów jednocześnie, zapewniając elastyczność w konfiguracji i bezpieczne sterowanie odbiornikami.
• Dioda LED sygnalizująca stan cewki: Błyskawiczne sprawdzenie, czy przekaźnik jest załączony – przyspiesza uruchomienie i ułatwia lokalizację usterek.
• Blokowany przycisk testowy: Umożliwia ręczne załączenie przekaźnika bez napięcia na cewce, co ułatwia testowanie okablowania i weryfikację połączeń.
• Wbudowany radiator i styki FASTON: Radiator zwiększa żywotność przekaźnika przez odprowadzanie ciepła, a szybkozłączki FASTON skracają czas instalacji i ułatwiają konserwację.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Przeznaczony do pracy w obwodach sterowania przemysłowego, spełnia standardy jakości i bezpieczeństwa Schneider Electric, oparte na wieloletnim doświadczeniu (od 1924 r.) w budowie przekaźników.

Zastosowanie

Dzięki kompaktowej budowie i niezawodności, przekaźnik RXG22JD sprawdza się w wielu aplikacjach automatyki przemysłowej i budynkowej. Stosowany wszędzie tam, gdzie potrzebne jest galwaniczne odseparowanie obwodu sterującego od wykonawczego oraz przełączanie sygnałów lub zasilania.

• Sterowanie odbiornikami: załączanie silników, zaworów, oświetlenia, grzałek w układach sterowania maszyn (np. pakowanie, HVAC).
• Impulsy do styczników/przekaźników/PLC: separacja sygnałów sterujących z niskiego napięcia na wyższe, ochrona wejść sterowników.
• Sygnalizacja i alarmy: przełączanie obwodów sygnalizacyjnych, diod LED, syren, w systemach bezpieczeństwa i automatyce budynkowej.
• Automatyka budynkowa: sterowanie roletami, bramami, oświetleniem w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Stosować przewody o przekroju dostosowanym do prądu 5 A, a w przypadku szybkozłączek FASTON należy używać odpowiednich końcówek. Nie przekraczać parametrów znamionowych – przestrzegać maksymalnego napięcia i prądu styków.

FAQ

• Czy przekaźnik posiada podświetlenie (LED)? Tak, wbudowana dioda LED świeci, gdy cewka jest zasilona napięciem 12 V DC, co ułatwia wizualną kontrolę stanu przekaźnika.
• Jaki jest tryb pracy styków? – normalnie otwarty (NO) czy normalnie zamknięty (NC)? Styki są przełączne (C/O – changeover) w konfiguracji DPDT, co oznacza, że każdy zestaw styków ma wspólny (COM), normalnie otwarty (NO) i normalnie zamknięty (NC). Można je wykorzystać zarówno jako NO, NC, lub jako przełącznik.
• Czy przycisk testowy można zablokować w pozycji wciśniętej? Tak, przycisk testowy jest blokowany – po wciśnięciu można go zablokować, co pozwala na ręczne utrzymanie załączenia przekaźnika bez napięcia na cewce, np. podczas testów okablowania.
