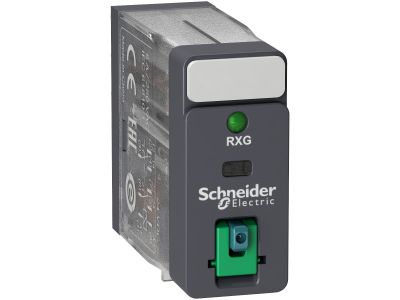

Przekaźnik interfejsowy z przyciskiem test oraz LED 110VDC, 5A, 2 styki C/O Zelio Relay | RXG22FD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric Zelio Relay RXG22FD to kompaktowy przekaźnik wtykowy z cewką 110VDC, wyposażony w dwa styki przełączne (DPDT) o obciążalności prądowej 5A. Dzięki wbudowanej diodzie LED, blokowanemu przyciskowi testowemu oraz przezroczystej obudowie ułatwia diagnostykę i serwis. Radiator wewnątrz przekaźnika poprawia odprowadzanie ciepła, zwiększając żywotność urządzenia. Styki zaciskowe FASTON umożliwiają szybkie i pewne podłączenie przewodów.

• Cewka 110VDC: Przeznaczona do sterowania w systemach zasilanych napięciem stałym 110V, powszechnie stosowanych w przemyśle.
• Styki DPDT (2 x C/O) o prądzie 5A: Dwa niezależne zestawy styków przełącznych umożliwiają sterowanie dwoma obwodami lub zmianę kierunku pracy – wystarczające dla większości odbiorników sterowniczych.
• Wbudowana dioda LED: Sygnalizuje stan załączenia cewki, co znacznie ułatwia szybkie sprawdzenie działania przekaźnika oraz lokalizację ewentualnych usterek.
• Blokowany przycisk testowy: Pozwala ręcznie załączyć styki bez podawania napięcia na cewkę – przydatne podczas uruchamiania i konserwacji instalacji.
• Obudowa przezroczysta i styki FASTON: Przezroczysta pokrywa umożliwia wizualną kontrolę styków i mechanizmu, a szybkozłączki FASTON skracają czas montażu oraz redukują ryzyko poluzowania połączeń.

Zgodność z Normami

Przekaźnik RXG22FD został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami jakości oraz posiada oznaczenie CE. Urządzenie spełnia wymagania dyrektyw unijnych, co gwarantuje bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. (Szczegółowe numery norm dostępne w karcie katalogowej producenta).

Zastosowanie

Dzięki uniwersalnym parametrom przekaźnik RXG22FD sprawdza się w różnorodnych układach automatyki przemysłowej i budynkowej, zwłaszcza tam gdzie wymagane jest sterowanie napięciem stałym 110V.

• Sterowanie cewkami styczników, przekaźników pomocniczych oraz zaworów elektromagnetycznych w szafach sterowniczych.
• Przekazywanie sygnałów binarnych do sterowników PLC lub systemów DCS w celu separacji galwanicznej obwodów.
• Praca w układach sygnalizacji i alarmów – dioda LED i przycisk test ułatwiają weryfikację stanu.
• Automatyka maszyn pakujących, systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz małych rozdzielnic przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik przeznaczony jest do wtykowego osadzenia w podstawce (podstawka nie jest w zestawie) – upewnij się, że styki FASTON są prawidłowo zaciśnięte na przewodach o odpowiednim przekroju (zgodnie z dokumentacją techniczną). Nie przekraczaj dopuszczalnego prądu i napięcia cewki. W przypadku montażu na szynie DIN (poprzez podstawkę) należy użyć dedykowanej szyny TH35. Moment dokręcania śrub w podstawce oraz parametry przewodów należy dobrać według zaleceń producenta.

FAQ

• Czy przekaźnik RXG22FD ma diodę LED sygnalizującą stan cewki? Tak, dioda LED jest wbudowana w obudowę i świeci przy podanym napięciu na cewkę, co ułatwia szybką diagnostykę.
• Jaki jest stopień ochrony obudowy przekaźnika? Producent nie podaje konkretnej wartości IP, jednak zgodnie z ogólną praktyką dla aparatury w rozdzielnicach można przyjąć ochronę IP20 (ochrona przed dotknięciem, brak ochrony przed wilgocią). Szczegółowe dane należy sprawdzić w karcie katalogowej.
• Czy przycisk testowy jest blokowany i jak go używać? Tak, przycisk po wciśnięciu i obróceniu blokuje styk w pozycji załączonej – pozwala to ręcznie sprawdzić działanie obwodu sterowanego bez konieczności podawania napięcia na cewkę. Odblokowanie następuje po ponownym obróceniu przycisku.
