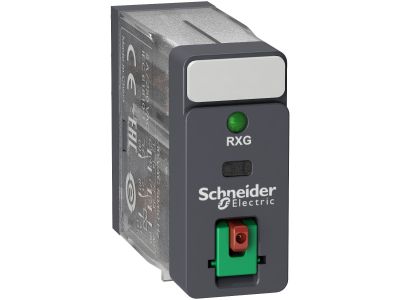

Przekaźnik interfejsowy z przyciskiem test LED 2C/O 5A, 24V AC Zelio Relay | RXG22B7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy RXG22B7 z serii Zelio Relay od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie elektro-techniczne, zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Urządzenie charakteryzuje się napięciem sterującym cewki wynoszącym 24 V AC, co pozwala na integrację z powszechnie stosowanymi układami sterowania prądu przemiennego. Wyposażenie w dwa styki przełączne typu DPDT (dwubiegunowy układ przełączny) o obciążalności prądowej 5 A umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami, co znacząco zwiększa funkcjonalność modułu.

• Kompaktowa konstrukcja: Szerokość obudowy wynosząca zaledwie 16 mm pozwala na znaczną oszczędność miejsca na szynie montażowej, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.
• Wskaźnik LED: Zintegrowana dioda LED informuje operatora o stanie pracy przekaźnika, ułatwiając diagnostykę i monitorowanie systemu w czasie rzeczywistym.
• Blokowany przycisk testowy: Pozwala na ręczne wymuszenie zadziałania styków bez konieczności podawania napięcia na cewkę, co jest nieocenione podczas prac serwisowych i uruchomieniowych.
• Wysoka niezawodność: Produkt bazuje na wieloletnim doświadczeniu Schneider Electric, oferując zwiększoną trwałość mechaniczną i elektryczną.

Zgodność z Normami

Przekaźnik RXG22B7 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co potwierdza jego przydatność do zastosowań profesjonalnych. Urządzenie spełnia wymagania międzynarodowych standardów dotyczących aparatury niskiego napięcia, co gwarantuje bezpieczną pracę w wymagających środowiskach przemysłowych. Dzięki certyfikacji, inżynierowie mogą być pewni stabilności parametrów elektrycznych oraz odporności na zakłócenia elektromagnetyczne.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom, przekaźnik znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa:

• Automatyka przemysłowa: Sterowanie silnikami, systemy pakujące oraz maszyny tekstylne.
• Systemy HVAC: Zarządzanie układami wentylacji, klimatyzacji i ogrzewania w budynkach komercyjnych.
• Infrastruktura budowlana: Sterowanie oświetleniem oraz systemami zasilania awaryjnego.
• Wyposażenie medyczne: Precyzyjne przełączanie sygnałów w zaawansowanej aparaturze diagnostycznej.
• Panele sterowania: Jako element pośredniczący między sterownikami PLC a elementami wykonawczymi o większej mocy.

Wskazówki Montażowe

Montaż przekaźnika RXG22B7 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie montuje się w dedykowanym gnieździe, które następnie osadza się na standardowej szynie DIN 35 mm. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Przed uruchomieniem należy zweryfikować, czy napięcie zasilania cewki (24 V AC) jest zgodne z parametrami podanymi na obudowie urządzenia.

FAQ

• Czy przycisk testowy można zablokować na stałe? Tak, przycisk testowy w modelu RXG22B7 posiada funkcję blokady, co umożliwia utrzymanie styków w stanie aktywnym podczas testów ciągłości obwodu.
• Jakie jest główne przeznaczenie styków 2C/O? Styki 2C/O (DPDT) służą do przełączania dwóch niezależnych sygnałów lub obwodów mocy. Każdy styk posiada jeden wspólny terminal, jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC).
• Czy przekaźnik posiada sygnalizację optyczną? Tak, urządzenie jest wyposażone w diodę LED, która sygnalizuje obecność napięcia na cewce przekaźnika.
• Jaka jest szerokość modułu? Przekaźnik ma szerokość 16 mm, co czyni go rozwiązaniem wysoce energooszczędnym pod względem zajmowanej przestrzeni w rozdzielnicy.
