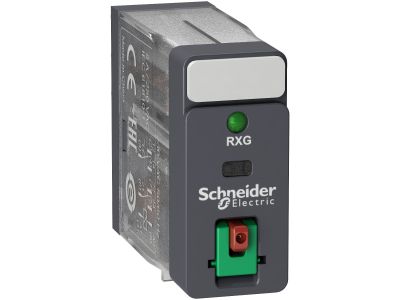

Przekaźnik interfejsowy z przyciskiem test LED 2C/O 5A, 230V AC Zelio Relay | RXG22P7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric z serii Zelio Relay RXG to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Model RXG22P7 charakteryzuje się napięciem sterującym cewki wynoszącym 230V AC, co pozwala na bezpośrednią integrację z większością standardowych sieci zasilających bez konieczności stosowania dodatkowych transformatorów. Urządzenie wyposażone jest w dwa styki przełączne typu DPDT (Double Pole Double Throw), które umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami przy obciążalności prądowej do 5 amperów na każdy styk.

Kluczowym atutem produktu jest zintegrowany wskaźnik LED, który w sposób klarowny sygnalizuje stan pracy cewki, ułatwiając diagnostykę układu. Dodatkowo, przekaźnik posiada zamykany przycisk testowy, który pozwala serwisantom na ręczne wymuszenie zadziałania styków w celu weryfikacji poprawności połączeń bez konieczności podawania sygnału sterującego. Kompaktowa obudowa o szerokości zaledwie 16 mm pozwala na znaczną oszczędność miejsca w szafach sterowniczych, co jest kluczowe przy projektowaniu gęsto upakowanych paneli automatyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi Schneider Electric, firmy o ponad stuletnim doświadczeniu w branży rozdziału energii. Przekaźnik spełnia międzynarodowe normy bezpieczeństwa i jakości, co potwierdza jego przydatność do pracy w wymagających środowiskach przemysłowych. Konstrukcja zapewnia odpowiednią izolację galwaniczną między obwodem sterującym a obwodem wykonawczym, co podnosi poziom bezpieczeństwa obsługi oraz chroni czułe sterowniki PLC przed przepięciami.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej niezawodności, przekaźnik RXG22P7 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i infrastruktury:

• Automatyka przemysłowa: Sterowanie silnikami, systemy pakujące oraz maszyny tekstylne.
• Systemy HVAC: Zarządzanie układami wentylacji, klimatyzacji i ogrzewania w budynkach komercyjnych.
• Infrastruktura budynkowa: Sterowanie oświetleniem oraz systemami zasilania awaryjnego.
• Sektor medyczny: Wykorzystanie w zaawansowanym wyposażeniu diagnostycznym i laboratoryjnym.
• Panele sterowania: Jako element pośredniczący (interfejsowy) między sterownikami niskonapięciowymi a odbiornikami mocy.

Wskazówki Montażowe

Montaż przekaźnika RXG22P7 powinien odbywać się w dedykowanym gnieździe montażowym przystosowanym do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły docisku zacisków śrubowych w gnieździe, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 5A, co gwarantuje stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Pozycja montażu: Dzięki kompaktowej budowie przekaźnik może być montowany w dowolnej orientacji, jednak należy zapewnić swobodny dostęp do przycisku testowego i widoczność diody LED.

FAQ

• Czy przycisk testowy można zablokować na stałe? Tak, przekaźnik posiada zamykany przycisk testowy, który umożliwia zablokowanie styków w pozycji aktywnej na czas trwania prac konserwacyjnych.
• Jaka jest szerokość modułu? Przekaźnik ma szerokość 16 mm, co czyni go jednym z najbardziej kompaktowych rozwiązań w swojej klasie wydajnościowej.
• Czy urządzenie posiada sygnalizację optyczną? Tak, wbudowana dioda LED informuje o obecności napięcia na cewce przekaźnika.
• Do jakich obciążeń nadają się styki 5A? Styki o obciążalności 5A są idealne do sterowania cewkami większych styczników, elektrozaworami, sygnalizatorami oraz niewielkimi silnikami jednofazowymi.
