Przekaźnik interfejsowy z przyciskiem test i LED 6V DC, 10A, 1 styk C/O Zelio Relay | RXG12RD Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

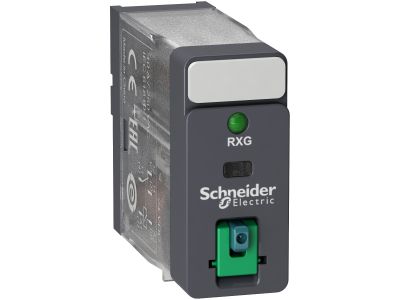

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1214231

EAN

3606480688713

Kod Producenta

RXG12RD

Przekaźnik interfejsowy z przyciskiem test i LED 6V DC, 10A, 1 styk C/O Zelio Relay

Informacja o Produkcie

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric z serii Zelio Relay, o symbolu RXG12RD, to niezawodne rozwiązanie do sterowania sygnałami niskoprądowymi. Przeznaczony do pracy przy napięciu cewki 6 V DC i prądzie obciążenia do 10 A, oferuje jeden styk przełączny (SPDT / C/O) w kompaktowej obudowie wtykowej. Dzięki wbudowanej diodzie LED i blokowanemu przyciskowi testowemu ułatwia diagnostykę i ręczne sprawdzenie działania bez potrzeby podłączania sygnału sterującego.

Napięcie cewki 6 V DC: umożliwia bezpośrednie sterowanie z układów niskonapięciowych, np. z przekaźników PLC lub sterowników przemysłowych.
Prąd obciążenia 10 A: zapewnia pewne przełączanie odbiorników o znacznym poborze prądu, takich jak styczniki, silniki czy zawory.
Styk SPDT (1C/O): daje elastyczność w budowie układów – możliwość przełączania między dwoma obwodami lub realizacji funkcji NO/NC w jednym module.
Wbudowana dioda LED i blokowany przycisk test: ułatwiają szybkie sprawdzenie stanu przekaźnika oraz ręczne wywołanie załączenia bez konieczności podawania napięcia cewki.
Stopień ochrony IP40: chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm, a przeźroczysta obudowa umożliwia wzrokową kontrolę stanu styków.
Montaż wtykowy z płaskimi stykami: upraszcza wymianę przekaźnika w systemie, skraca czas serwisu i nie wymaga narzędzi do demontażu.

Zgodność z Normami

Przekaźnik RXG12RD został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardem DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Konstrukcja oparta na dziesięcioleciach doświadczeń Schneider Electric w produkcji przekaźników (od 1924 roku) gwarantuje powtarzalną jakość i bezpieczeństwo w zastosowaniach przemysłowych.

Zastosowanie

Przekaźnik interfejsowy RXG12RD znajduje zastosowanie wszędzie tam, gdzie wymagane jest izolowanie i wzmacnianie sygnałów sterujących oraz przełączanie obciążeń prądem do 10 A. Sprawdza się zarówno w szafach sterowniczych, jak i w automatyce budynkowej.

Sterowanie stycznikami, przekaźnikami mocy i zaworami elektromagnetycznymi w układach przemysłowych (pakowanie, HVAC).
Pośredniczenie między sygnałami z PLC/sterowników a obwodami wykonawczymi – zapewnia separację galwaniczną.
Realizacja funkcji przełączających w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC).
Diagnostyka i ręczne wymuszanie stanów w systemach testowych i serwisowych dzięki blokowanemu przyciskowi test.

Wskazówki Montażowe

Montaż i demontaż przekaźnika RXG12RD może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od układu. Przekaźnik montuje się w odpowiedniej podstawce (gnieździe) na szynie DIN TH35. Przed wciśnięciem należy upewnić się, że płaskie styki są czyste i nieuszkodzone. Moment dokręcania zacisków w podstawie należy wykonać zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia (min. 1,5 mm² dla 10 A). Obudowę IP40 należy stosować wewnątrz rozdzielnic lub szaf sterowniczych – nie jest przeznaczona do pracy w warunkach wilgoci ani na zewnątrz.

FAQ

Czy przekaźnik RXG12RD ma diodę LED sygnalizującą stan cewki? Tak, wbudowana dioda LED świeci się, gdy na cewkę podane jest napięcie 6 V DC. Dzięki temu łatwo sprawdzić, czy przekaźnik jest załączony, nawet gdy styk jest obciążony.
Jaki stopień ochrony ma ten przekaźnik? Posiada stopień ochrony IP40 – chroni przed wnikaniem ciał stałych o średnicy >1 mm, ale nie jest odporny na wodę ani wilgoć. Należy go montować w suchych pomieszczeniach, wewnątrz rozdzielnicy.
Jaki tryb pracy ma styk – czy jest zwierny (NO), rozwierny (NC) czy przełączny? Styk typu C/O (SPDT) umożliwia pracę zarówno jako zwierny (NO), jak i rozwierny (NC) – w zależności od podłączenia. W stanie spoczynku (cewka bez napięcia) wspólny styk jest połączony z biegunem normalnie zwartym (NC). Po załączeniu cewki przełącza na biegun normalnie otwarty (NO).
